模型关联与追溯

模型关联用于在功能视图、逻辑视图和物理视图的模型之间建立可跳转关系，支持跨视图和跨项目。该功能独立于 ICD，不会创建或修改端口、信号、数据包等 ICD 数据。

使用前提

• 当前选中对象必须是模型。
• 新增或解除绑定会改变画布上的模型关联标识，因此需要先将设计图切换为可写状态并打开编辑锁。
• 查看列表、手动刷新和点击已关联模型不要求打开编辑锁。
• 跨项目目标仍受目标项目现有访问权限控制。能够看到关联不代表自动获得目标项目权限。

打开模型关联面板

1. 在设计图中选中一个模型。
2. 打开右侧属性栏中的“模型关联”页签。
3. 面板按方向展示两组数据：
   • 我绑定的模型：当前模型作为绑定发起端。
   • 绑定我的模型：当前模型作为绑定目标端。

模型名称显示为蓝色时可以点击跳转。鼠标悬停在名称上可查看项目、视图和状态，不展示模型 UUID。

新增模型绑定

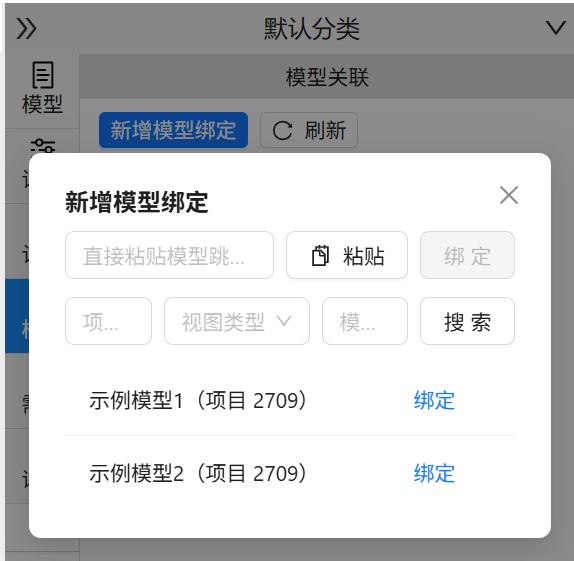

打开编辑锁后，点击“新增模型绑定”。支持以下两种方式。

粘贴模型链接

1. 在目标设计图中复制模型跳转链接。
2. 点击“粘贴”读取剪贴板，或在输入框中手动粘贴。
3. 点击“绑定”。

模型链接格式如下：

/projects/{projectId}/code/{viewCode}/view/{viewId}/dataUrl/{dataUrl}/model/{modelUuid}

“粘贴”和“绑定”是两个独立操作。浏览器拒绝读取剪贴板时，可以继续使用输入框手动粘贴。

搜索目标模型

可以按项目 ID、视图类型和模型名称搜索模型索引。项目 ID 留空时搜索当前用户可访问范围内的候选模型，视图类型可选择功能视图、逻辑视图或物理视图。

设计图保存后会同步更新模型索引；如果模型刚改名但候选名称尚未变化，可稍后重新搜索，或由管理员执行项目模型索引重建。

绑定规则

• 不允许模型绑定自身。
• A→B 已存在时，不允许再次创建 B→A。
• 同一对模型只能存在一条有效绑定。
• 允许功能、逻辑、物理模型之间互相绑定。
• 允许跨项目绑定，但不会绕过目标项目权限。
• 模型绑定与 ICD 完全独立。

前端、后端和数据库会共同校验自绑定及反向重复绑定。只有接口明确返回成功时，页面才会提示“模型绑定成功”。

关联状态与画布标识

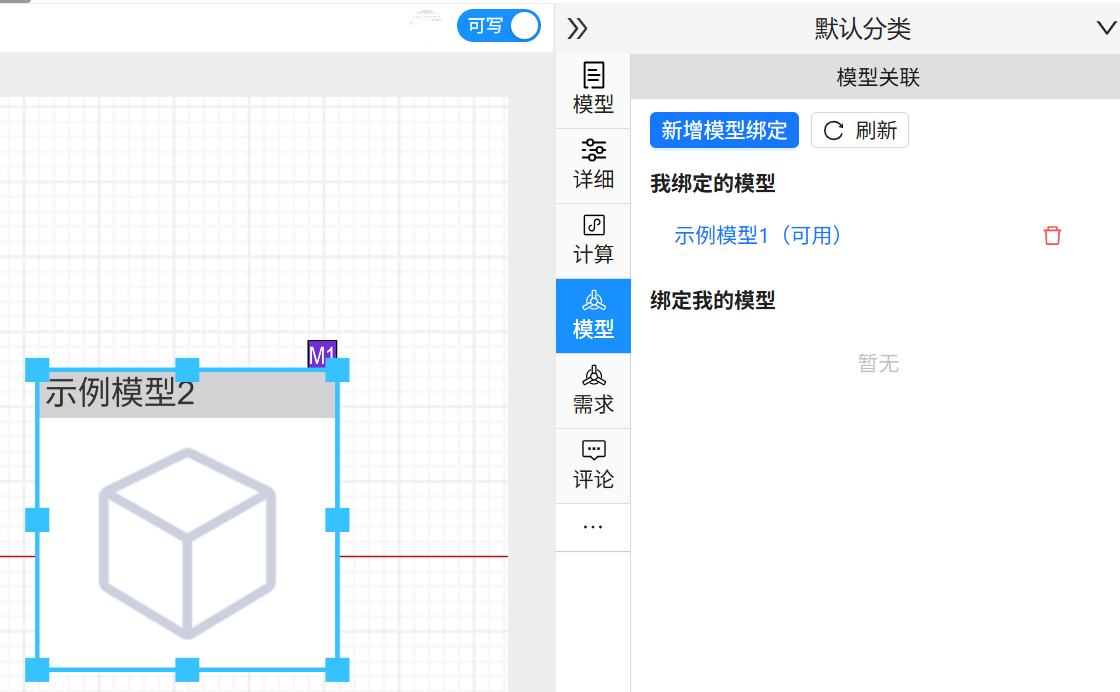

绑定成功后，模型右上角出现紫色 M+数量 标识，例如 M2 表示该模型当前有 2 条关联。点击标识可打开“模型关联”页签。

• 可用：显示蓝色模型名称和“可用”状态，可以点击跳转。
• 模型不可用：显示红色“模型不可用”，不能跳转。

模型或视图被删除、索引未及时同步时，关联可能显示为不可用。点击“刷新”只刷新当前模型的关联列表，不会刷新整个页面。

解除绑定

• 点击关联行右侧的删除图标，可以解除单条绑定。
• 存在不可用关联时，可使用“清理不可用”批量解除当前模型的全部不可用关联。
• 批量清理前会显示待清理数量并要求二次确认。

解绑成功后，列表和画布 M 标识数量会同步更新；关联数量变为 0 时标识消失。

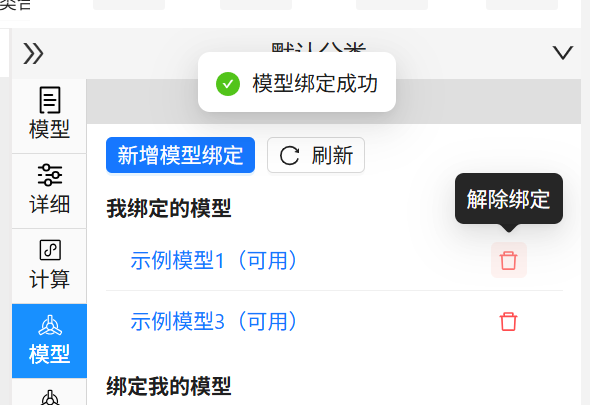

将鼠标移动到删除图标上会显示“解除绑定”提示。绑定或解绑操作只有在接口明确返回成功后才显示成功消息。

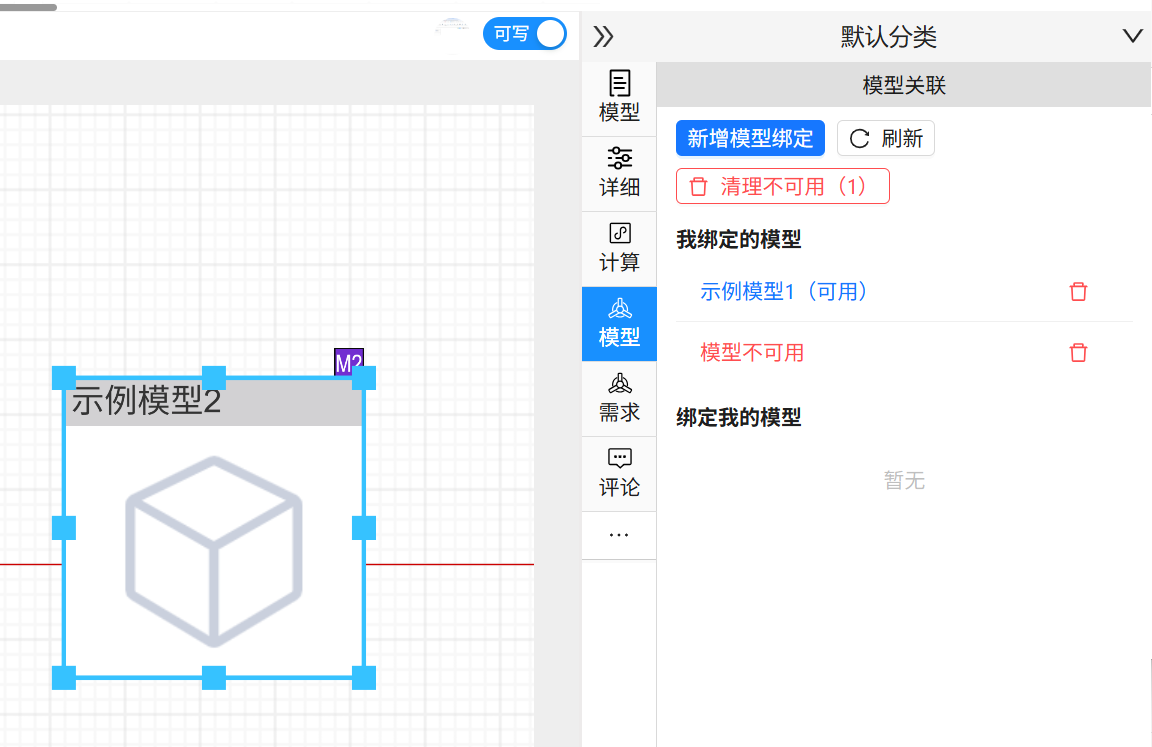

不可用模型显示为红色，面板顶部同时显示可批量操作的不可用数量。

模型关联追溯

安装“关联追溯”插件后，可以从工具栏打开模型追溯。

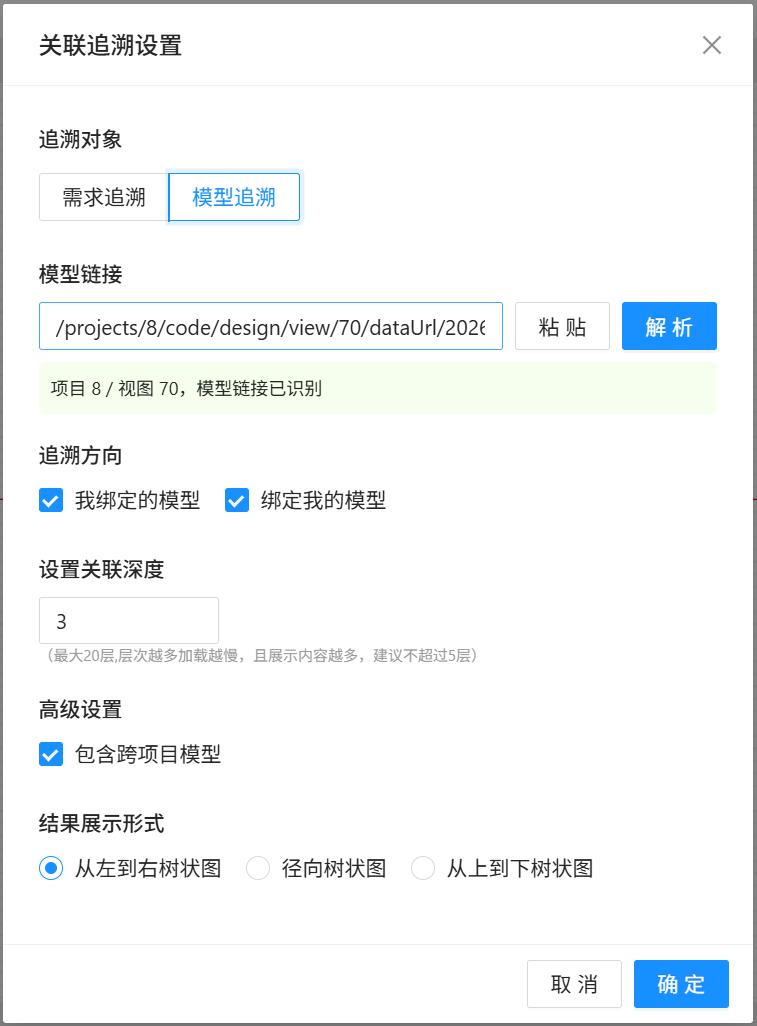

1. 点击“关联追溯”。
2. 选择“模型追溯”。
3. 粘贴并解析起点模型链接。
4. 选择“我绑定的模型”“绑定我的模型”中的一个或两个方向。
5. 设置 1–20 层深度，以及是否包含跨项目模型。
6. 选择结果布局并点击“确定”。

追溯结果支持从左到右、径向和从上到下三种布局，也可以全屏查看或导出 PNG 图片。

结果节点说明

• 紫色：追溯起点。
• 绿色：可用模型，点击后可以打开模型。
• 红色“模型不可用”：目标模型无法读取，不再继续展开。
• 灰色“已访问”：该模型已从其他路径出现，本次只显示节点，不重复请求和展开。

“已访问”不是数据库重复绑定，也不代表模型不可用。它用于阻止 A→B→A、A→B→C→A，或多条路径汇聚到同一模型时无限展开。单次模型追溯最多展示 500 个节点，日常建议深度不超过 5 层。

异常处理

• 绑定接口不存在或返回 404：页面提示“模型绑定失败，接口不可用或请求异常”，弹窗保持打开，不会误报成功。
• 后端返回业务错误：优先展示后端返回的错误信息，例如“不能绑定模型自身”。
• 搜索失败：清空本次候选结果并显示错误提示。
• 刷新失败：保留当前列表，显示加载失败提示。
• 解绑或批量解绑部分失败：显示失败提示，并重新加载当前关联列表，以服务端实际数据为准。
• 切换模型：自动关闭上一个模型的新增绑定弹窗，并丢弃上一个模型迟到的异步响应。
