🎨 设计画布功能

设计模块包括功能视图、逻辑视图与物理视图三个模块，主要是为了支持分层分级的图形化拓扑设计，实现图形化的模块间功能、逻辑以及物理信息的链接，设计模块中三个视图里的数据与模型并不互通。

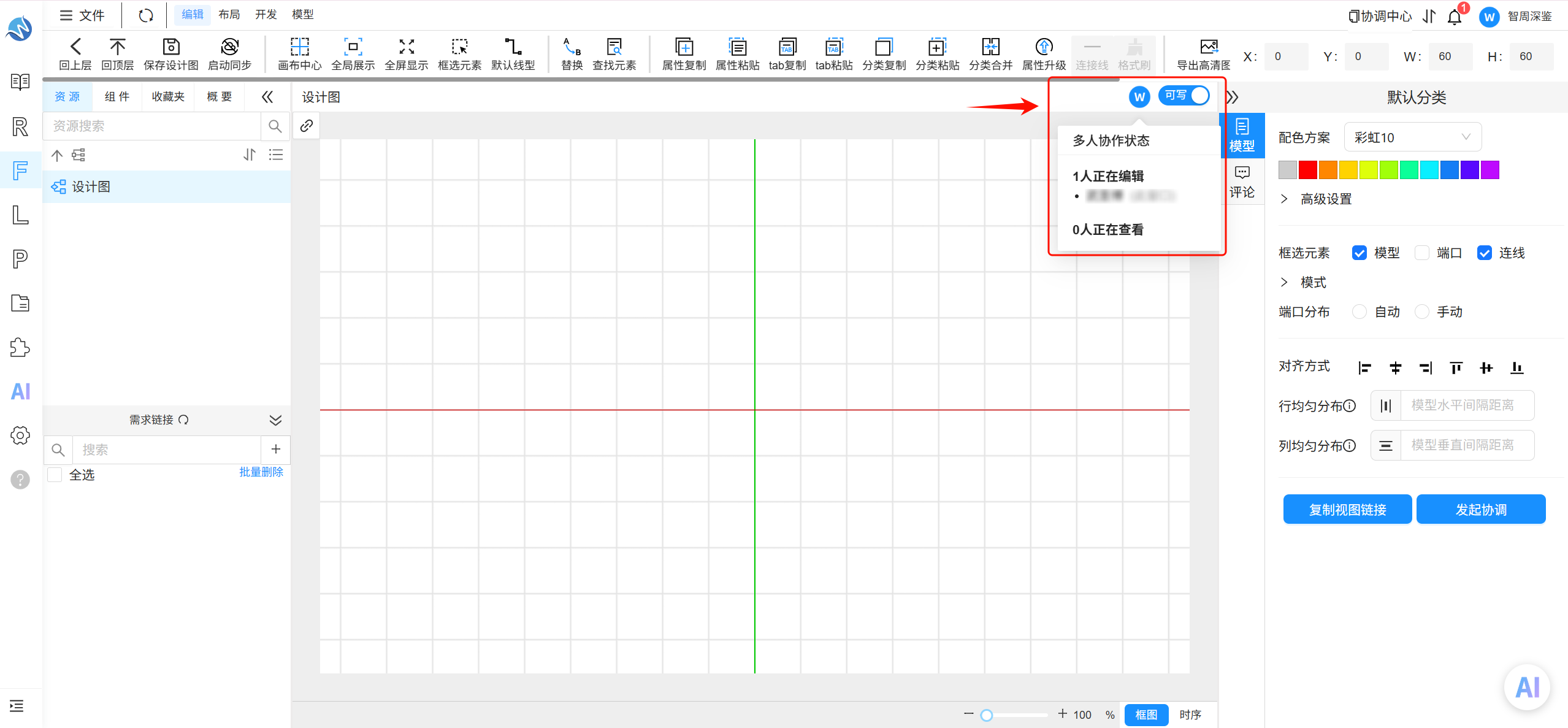

设计图编辑的只读/可写权限

1.进入设计界面后，默认状态为只读

2.在多人同时对同一设计图进行编辑时，有一个页面状态为“可写”其余页面都不可置为“可写”状态

3.同一设计图存在多人同时编辑时，只有“可写”状态可以对画布进行编辑

4.页面状态为“可写”时，关闭该页面状态自动置为“只读”

设计图上新建模型

在设计图上新建模型需要先确保设计图状态为“可写”后，再进行操作，新建模型有以下两个途径：

1.正常新建

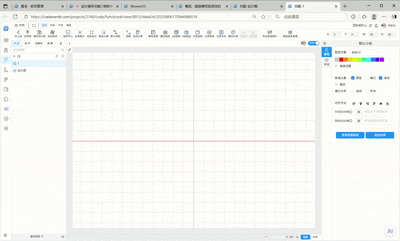

用在画布上右击弹出操作框内选择“添加模型”

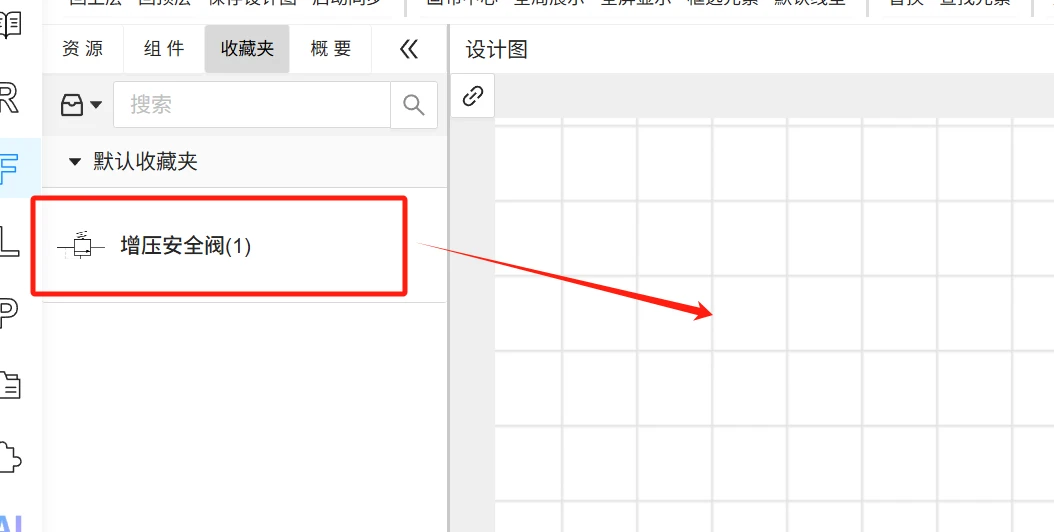

2.组件库拖拽

在辅助设计栏中的“收藏夹”中找到需要的模板模型后，拖拽至画布

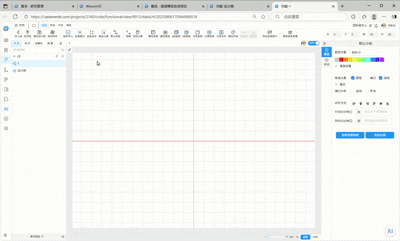

设计图box

在设计图右键菜单内可以添加box，在右侧属性栏内可修改名称、字体大小以及颜色，名称支持多行文本显示

按住shift移动box，可以带动内部的模型/消息/活动一起移动

端口与线路新增

在设计图上进行端口与线路的编辑需要先确保设计图状态为“可写”且画布上存在至少一个模型，再进行操作

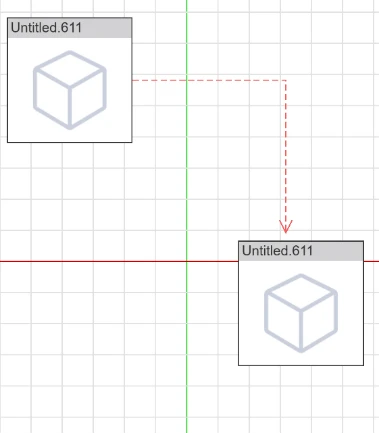

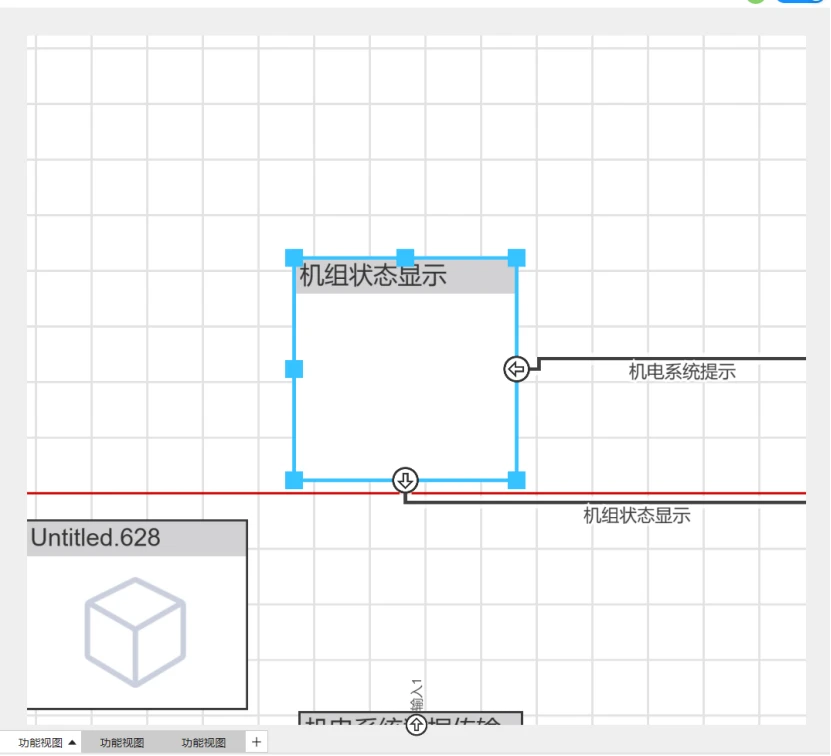

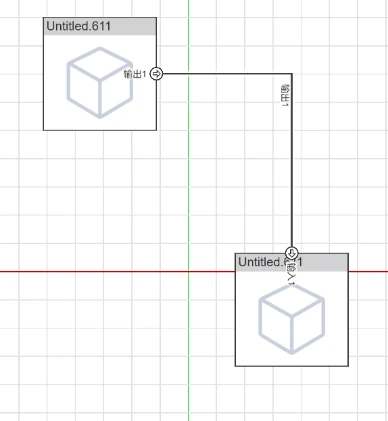

1.鼠标在模型边缘悬停时会出现一个红色圆圈，此时按住鼠标左侧可拖拽出红色虚线至其他模型边缘或画布边缘

2.拖拽成功红色圆圈会转换为端口；红色虚线转换为线路

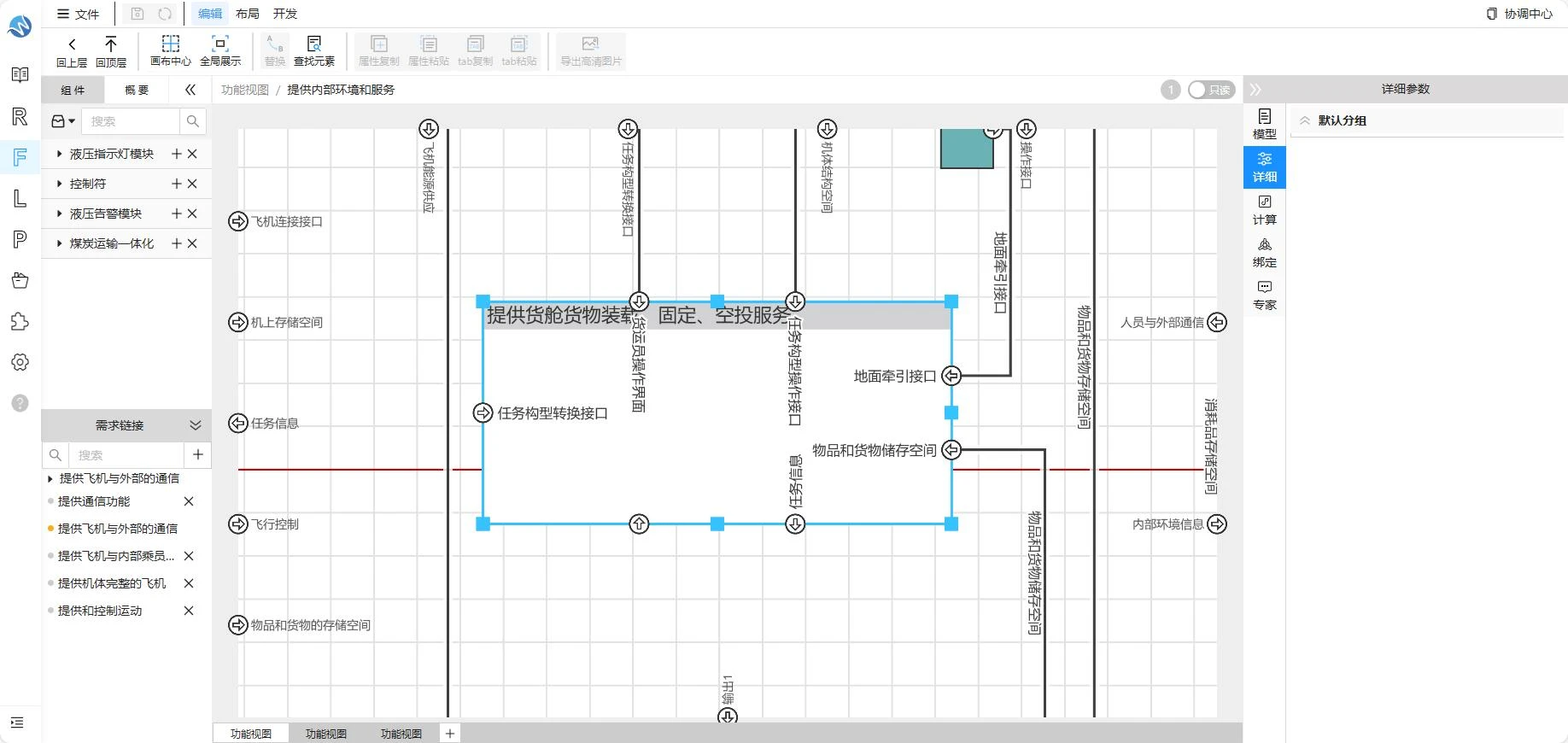

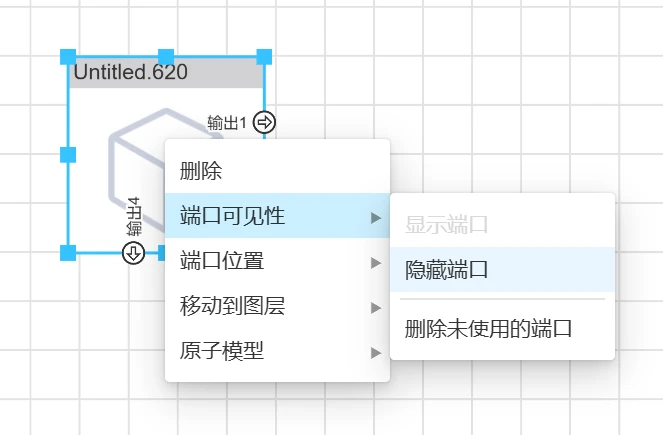

• 右键点击设计模型出现端口可见性进行操作，以解决端口数量过多不易操作的问题。具体视图样式如下：

自动与手动模式的端口位置调整

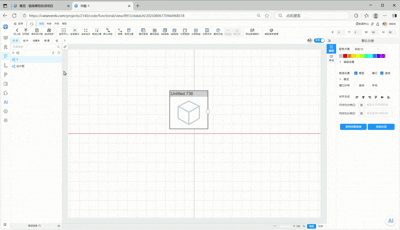

选中模型后，端口自动分布可在右侧模型属性tab下选择开启或关闭，端口自动分布默认为开启状态

端口自动分布开启时新建端口会平均分布在模型边缘。端口自动分布关闭后则可手动调整端口位置：在鼠标点击位置新建端口、使用键盘方向键可进行细微调整

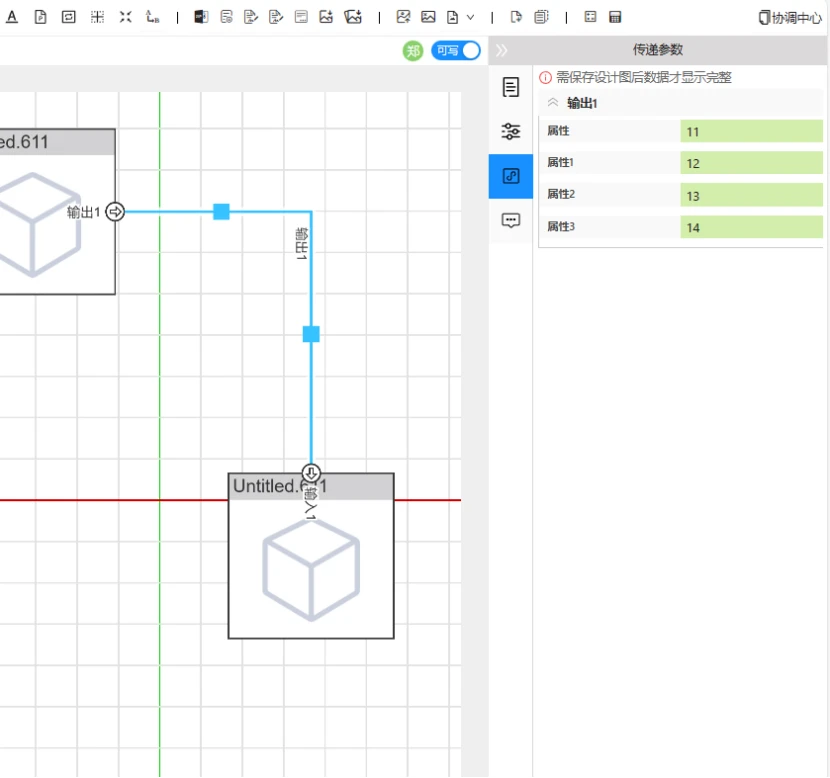

使用线路与端口信号传递

在设计图上使用端口与线路进行信号传递需要先确保设计图状态为“可写”且画布上存在至少一个条线路，再进行操作 对线路的源头端口进行详细参数的设置，该线路的“传递参数”属性分类与目标端口的“传递参数”属性分类自动填充该数据且不可修改

时序图切换

当框图内模型设计完成后可将其转换为对应的时序图，其步骤如下：

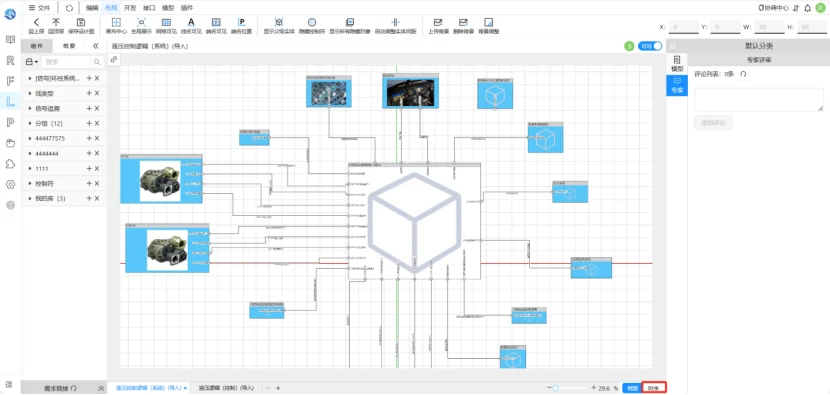

1.在设计图底部切换至“时序”功能

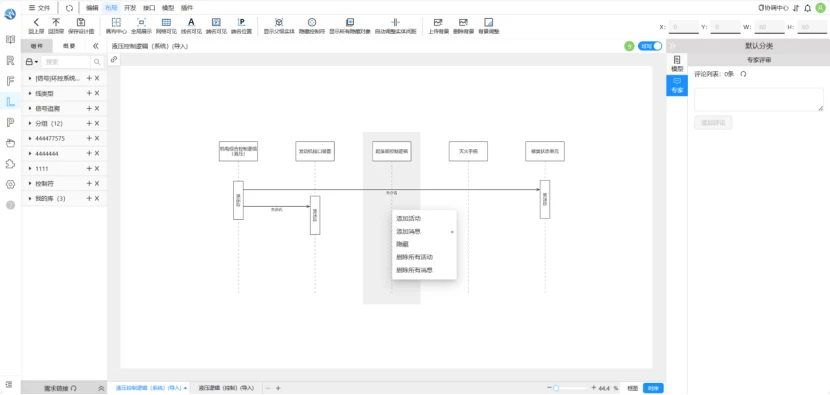

2.在时序图上的点击实体后，可在其实体上添加消息与活动

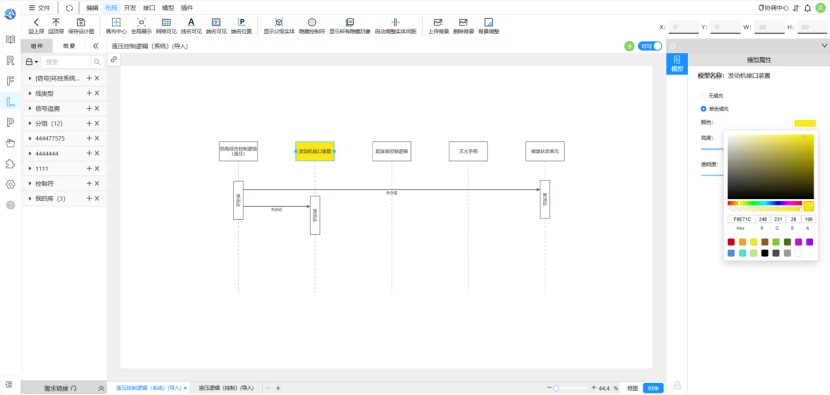

3.实体样式可修改，可隐藏不想显示的模型实体

• 父级实体用于表示外部消息，默认为隐藏
• 逻辑视图顶部菜单栏的”布局“分栏下新增以下四个功能：
  • 显示父级实体：显示父级实体用于表示外部消息
  • 隐藏控制符：将时序图内所有控制符实体进行隐藏
  • 显示所有隐藏对象：将时序图内所有隐藏的实体设为显示
  • 自动调整实体间距：将时序图内显示的实体可将其调整至相同间距
• 时序图内的消息支持反向、重复和删除
• 时序图内的活动支持重复和删除
• 在时序图中当自己发消息给自己时箭头的起始可以进行修改，在右侧属性栏内可看到箭头的起始位置并进行修改

物理视图多图层功能

多图层功能可将设计的元素放到不同的图层中，每个图层可以设置是否显示与清除该图层上的元素

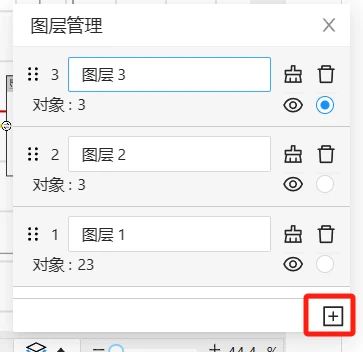

图层管理

1. 新建图层

单击“新建图层”按键可在最上方创建新层

2. 重命名图层

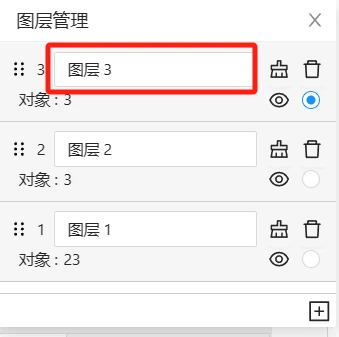

选中图层名称后可对图层名称进行修改，如下图：

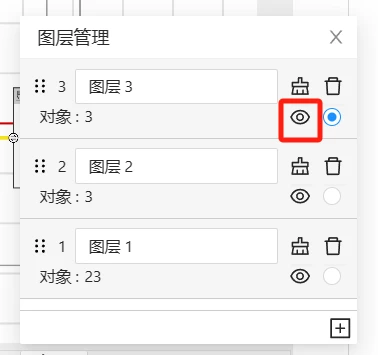

3. 隐藏图层

点击下方图标，隐藏图层后将看不到在此图层上任何元素：

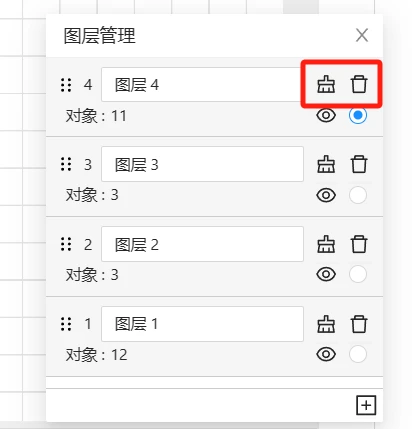

4. 清除/删除图层

点击”清除“按键可将该图层内所有元素全部清除；点击”删除“按键可将其图层删除，当图层内存在元素则该图层不可被删除。如果图层列表内只有一个图层，则无法删除

画布上图层操作

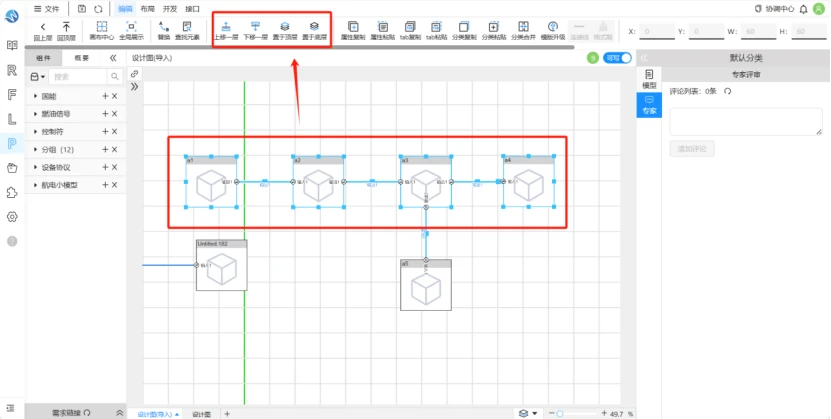

1. 在物理视图中打开可写后，选中设计元素可在其画布顶部菜单编辑分栏内进行图层操作功能选择

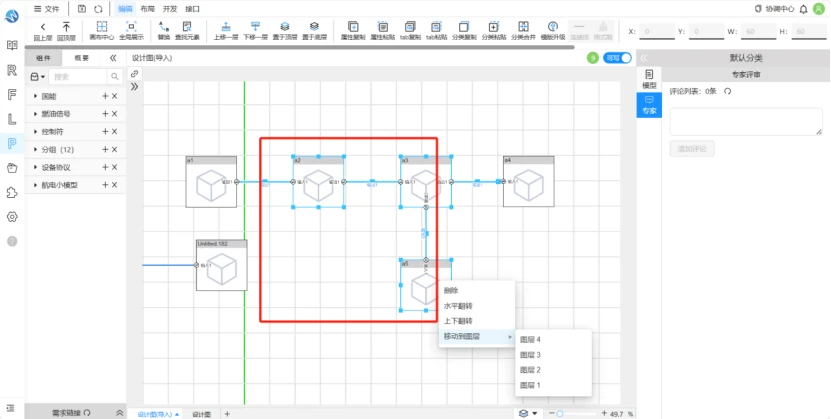

2. 在物理视图中打开可写后，选中设计元素可点击右键功能栏内进行选中内容修改图层选择



画布快捷键

快捷键是画布操作中非常重要的一部分，它可以帮助我们更快速、高效地完成各种操作。

1. 复制粘贴快捷键

   Ctrl+C是复制命令，它可以将选中的模型复制到剪贴板中。而Ctrl+V是粘贴命令，它可以将剪贴板中的内容粘贴到当前位置。这两个快捷键非常常用，可以帮助我们快速复制和粘贴各种模型。

2. 撤销重做快捷键

   Ctrl+Z是撤销命令，它可以撤销上一步操作。而Ctrl+Y是重做命令，它可以恢复上一步被撤销的操作。这两个快捷键可以帮助我们在操作失误时快速恢复到之前的状态，避免误操作。

3. 画布移动快捷键

   Ctrl+移动鼠标是画布移动命令，它可以将画布移动置想要的位置。其中需要注意按下Ctrl键时未选中任何内容。画布移动的快捷键在设计用得最频繁的，可以帮助设计更加完整。

4. 模型批量拖动快捷键

   鼠标左键批量框选需要拖动的模型，按住Shift+鼠标左键长按被框选的模型，即可进行模型的批量拖动。

设计模块线形默认

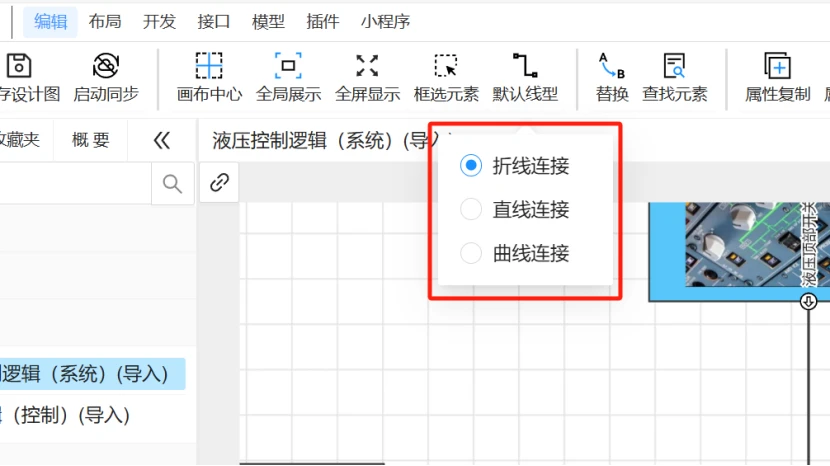

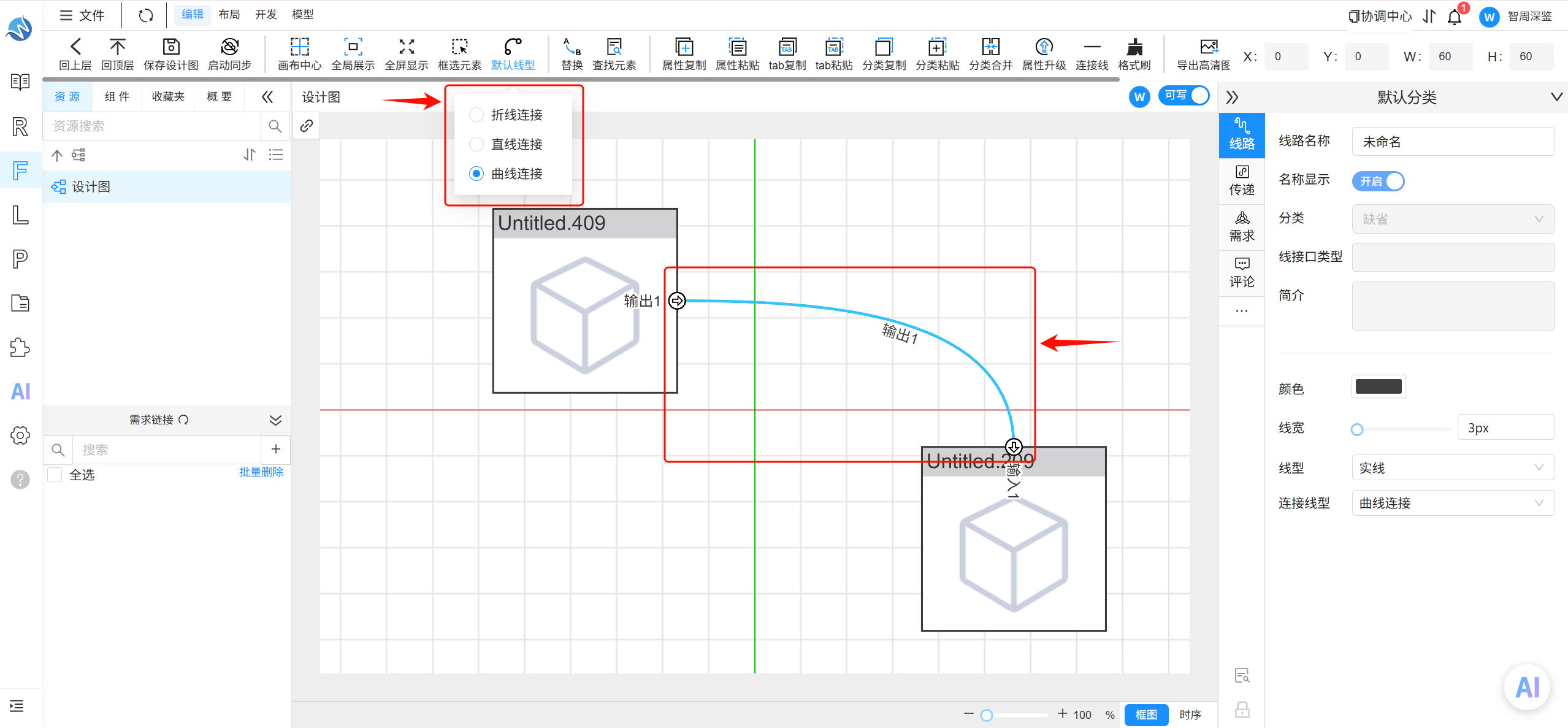

1. 在设计图内打开“可写”状态后点击顶部菜单栏编辑分页中的”默认线型“按键打开如下弹窗。



2. 切换默认的线型后，在画布上新增连线，新增的连线的线型为切换后的线型。



模型背景图动图和视频

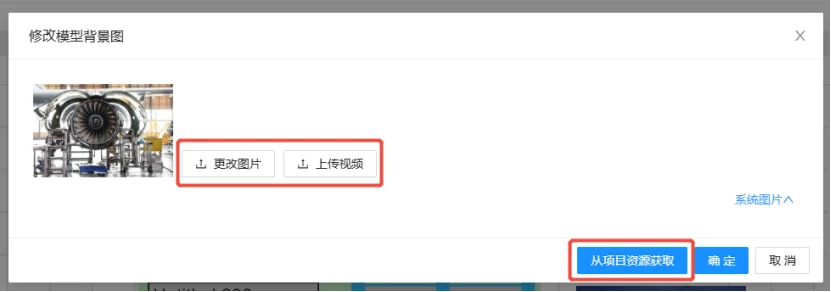

1. 支持从资源中上传动图和视频作为模型的背景图；

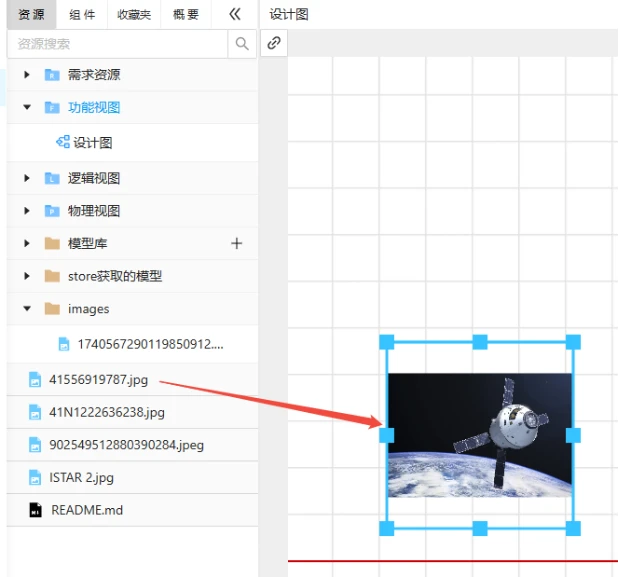

2. 支持从设计界面左侧资源库中拖拽图片与视频至画布或模型：拖拽至画布以此为背景图新建模型；拖拽至模型更改模型的背景图。



模型新增快捷键

• Spacebar: 空格键控制模型背景图视频/动图的 播放/暂停;
• Enter: 回车键支持直接在画布上修改模型名称。

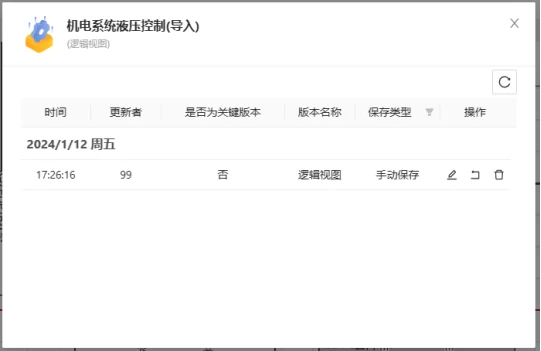

设计图版本管理

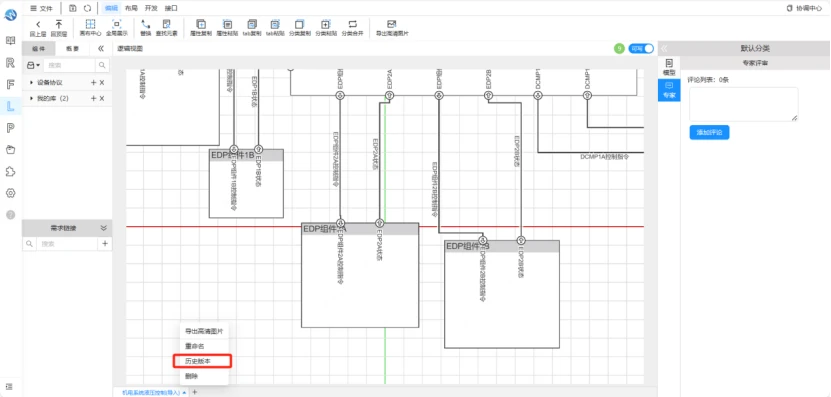

1. 需要进行查看版本的设计图内打开编辑状态后，在画面最底的设计图详情选择框内点击“历史版本”按键



2. 在弹出的版本管理页面可查看当前设计图画布的所有保存版本内容



设计模块查找元素

设计图根据选定元素类型下给出的关键词进行搜索和定位符合该条件的元素类型，具体实现步骤如下：

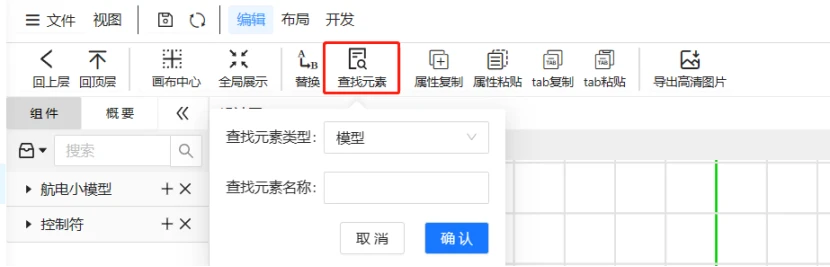

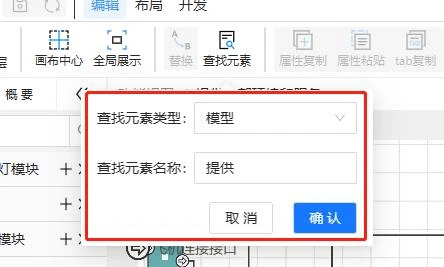

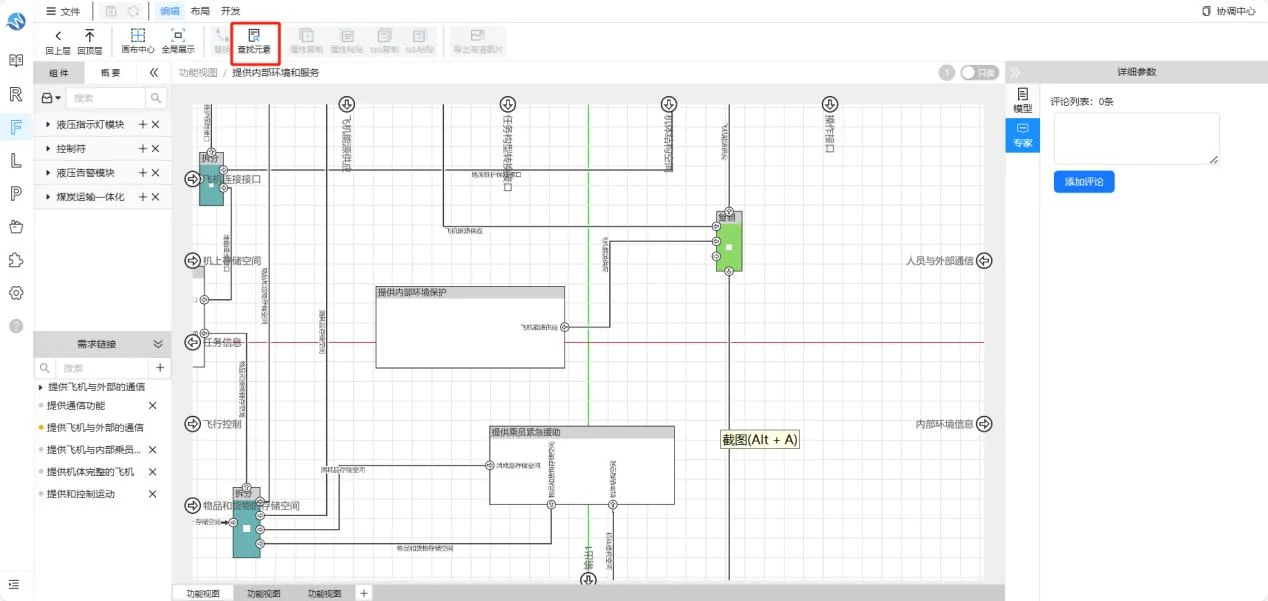

1. 在需要使用查找元素的设计图层上，点击顶部工具栏编辑分页下的“查找元素”按键



2. 在查找弹窗内，选定元素类型后，在“查找元素名称”字段内填入需要查找关键词后点击确认按键

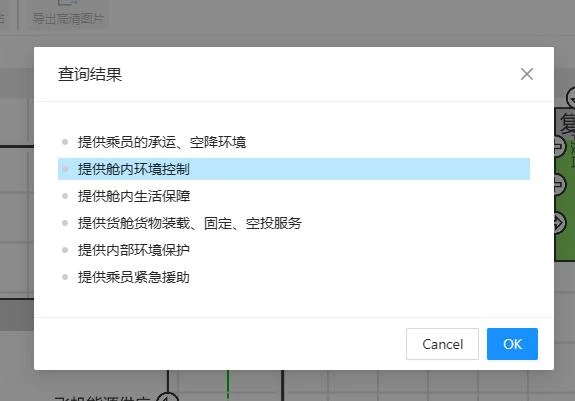

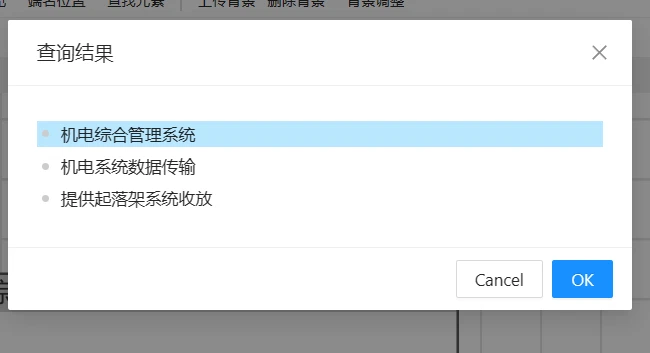

3. 若存在多条符合关键词的查询结果时，在查询结果弹窗内选择查询结果列表中的一条结果后点击确认按键



4. 选定列表中的查询结果模型在画布中放大居中且为选中状态。



   当该图层内存在与元素名称字段内的内容完全一致的指定元素类型，会自动选中居中，不需要进行查询结果选择。

设计图导出图片

1.导出当前图层设计图片

在设计图上使用当前图层设计图片导出功能需要先确保设计图状态为“可写”后，再进行以下操作：

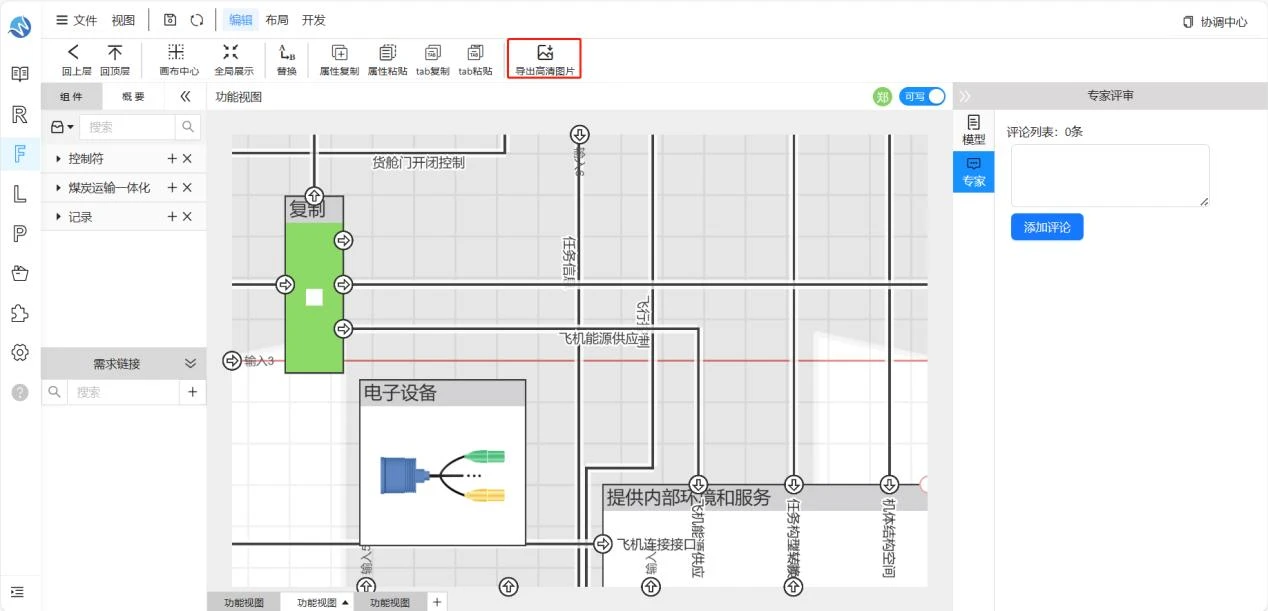

• 点击顶部菜单栏编辑功能的“高清图片”按键，即可导出当前图层设计图片。

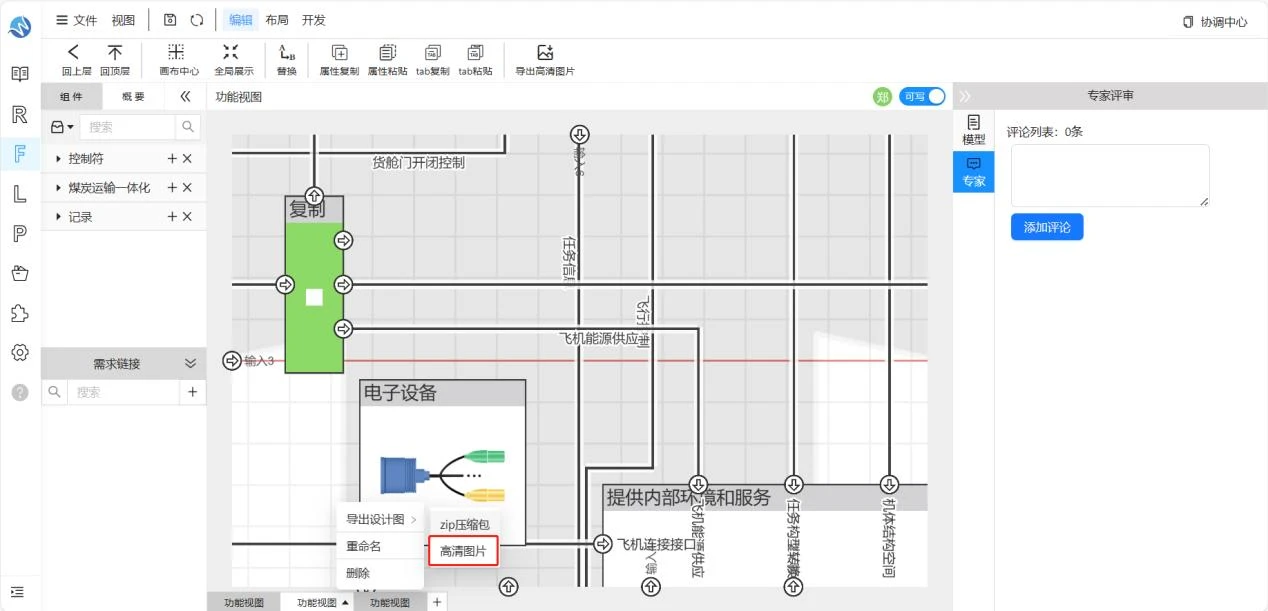

2.导出当前设计图所有图层图片

在设计图上使用当前设计图所有图层图片导出功能需要先确保设计图状态为“可写”后，再进行以下操作：

• 点击设计图切换栏的单设计图操作框“高清图片”按键，即可导出当前图层设计图片。



指定图层元素查找功能

设计模块新增图层内元素查找功能，以帮助设计师在设计过程中精准查找模型与线路。使用步骤如下：

1. 选定视图下的设计图内的指定图层，点击顶部菜单栏编辑分页中的“查找元素”按键。



2. 在弹出的查找元素弹窗内，选择需要查找的元素类型后在“元素名称”字段内输入需要查找的元素名称，点击确认。



3. 在查询结果内会罗列指定元素类型内符合元素名称的结果，选择其中一条后画布自动居中并选中该元素。



• 当该图层内存在与元素名称字段内的内容完全一致的指定元素类型，会自动选中居中，不需要进行查询结果选择。

设计模块协调功能

在设计图上使用设计协调功能需要先确保设计图状态为“可写”，再进行以下操作：

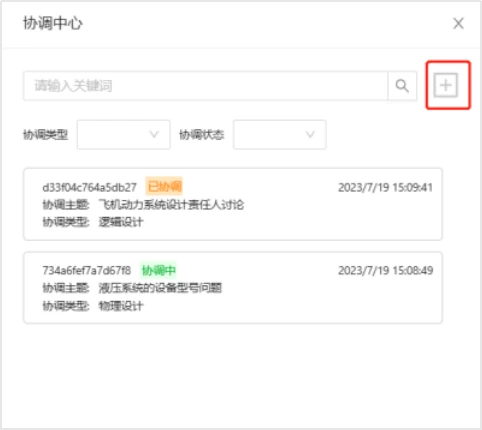

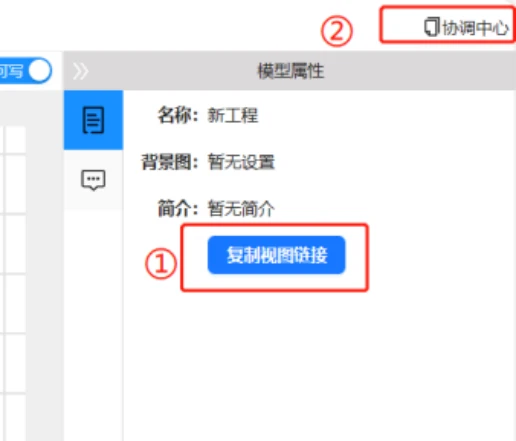

1. 复制需要协调的对象链接（协调单的对象可以为需求项、需求表、设计图与模型等），打开协调中心

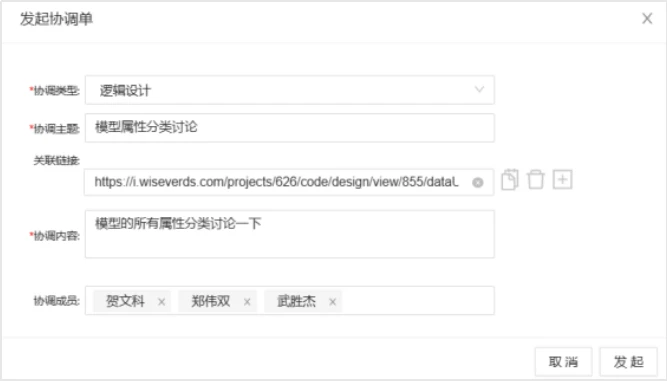

2. 点击协调中心的新增按键，打开发起协调单页面



3. 在发起协调单页面里粘贴刚刚复制的链接，填写所需必填项后点击”发起”键

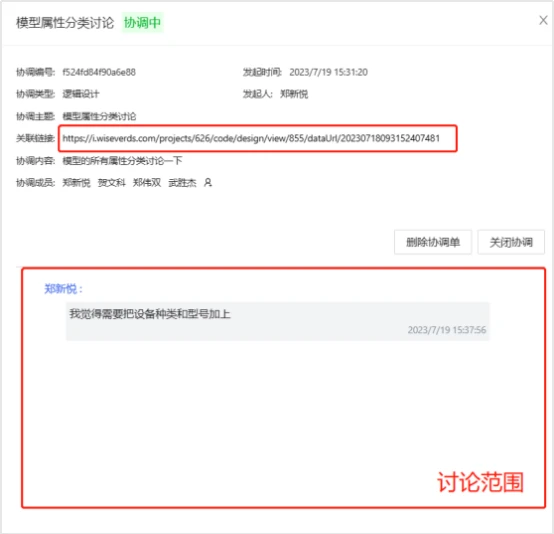

4. 可以从协调单信息的关联链接跳转至需要协调的设计图，同时可以在协调单下进行内容的讨论

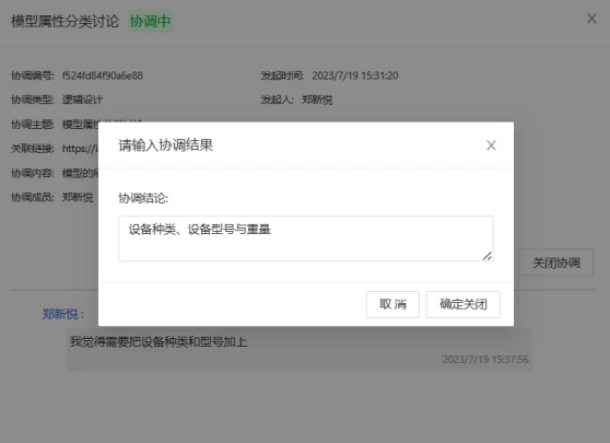

5. 讨论结束后可以点击“关闭协调”，提交协调结果后就关闭协调单了

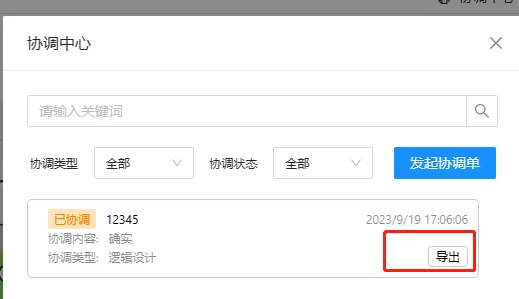

6. 协调结束后的协调单可直接进行导出协调单word



• 协调单发起后仍然可以对协调成员增减
• 协调单关闭后仍然可以进行内容的讨论
• 协调单内当“相关链接”内所有链接都是非模型链接时，协调结束后点击导出时仅会导出一个协调单文件。

设计模块项目文件导出功能

设计模块新增项目文件导入导出功能以适配多种文件的导出需求。具体使用步骤如下：

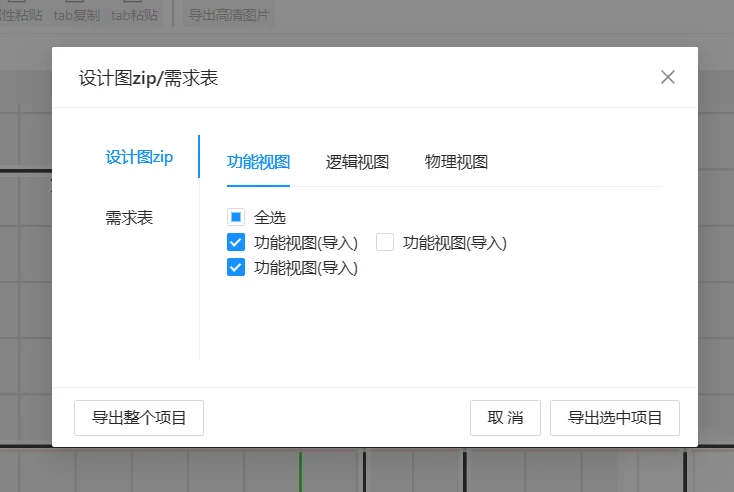

1. 点击设计模块顶部菜单栏文件下的“导出项目数据”按键。



2. 文件导出弹窗内可以进行整个项目文件导出与选中范围文件导出，选中范围文件导出中可以对需求表与设计模块内设计图的导出与否进行选择，以实现项目内文件的导出。



• 导出文件的格式统一为wdp格式。
• 需求部分导出的最小单位为需求表，设计部分导出的最小单位为设计图。

设计模块项目文件导入功能

1. 点击设计模块顶部菜单栏文件下的“导入项目数据”按键。

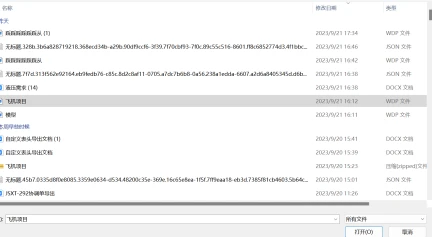

2. 选择相应的文件进行导入(支持zip和wdp,wdm格式)。

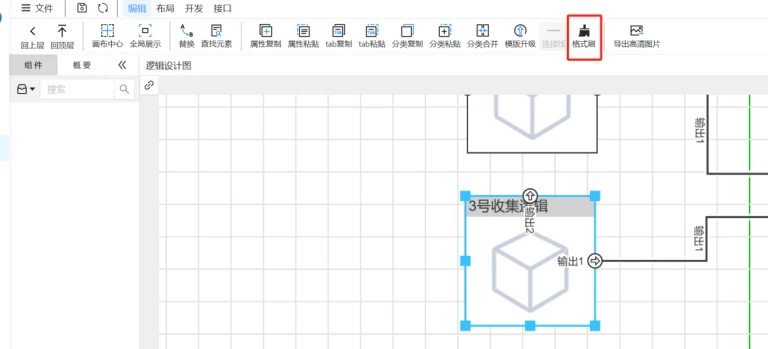

模板样式格式刷与物理线路格式刷

1. 模板样式格式刷

   复制源头模型的样式tab内的所有参数，至其目标模型

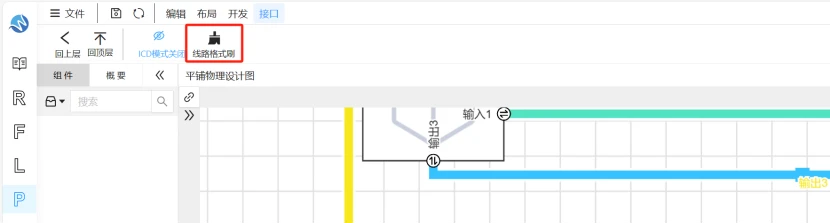

2. 物理线路格式刷

   开启ICD模式后，复制源头连线的所属线路内的参数，至其目标连线
