🎯 界面总览

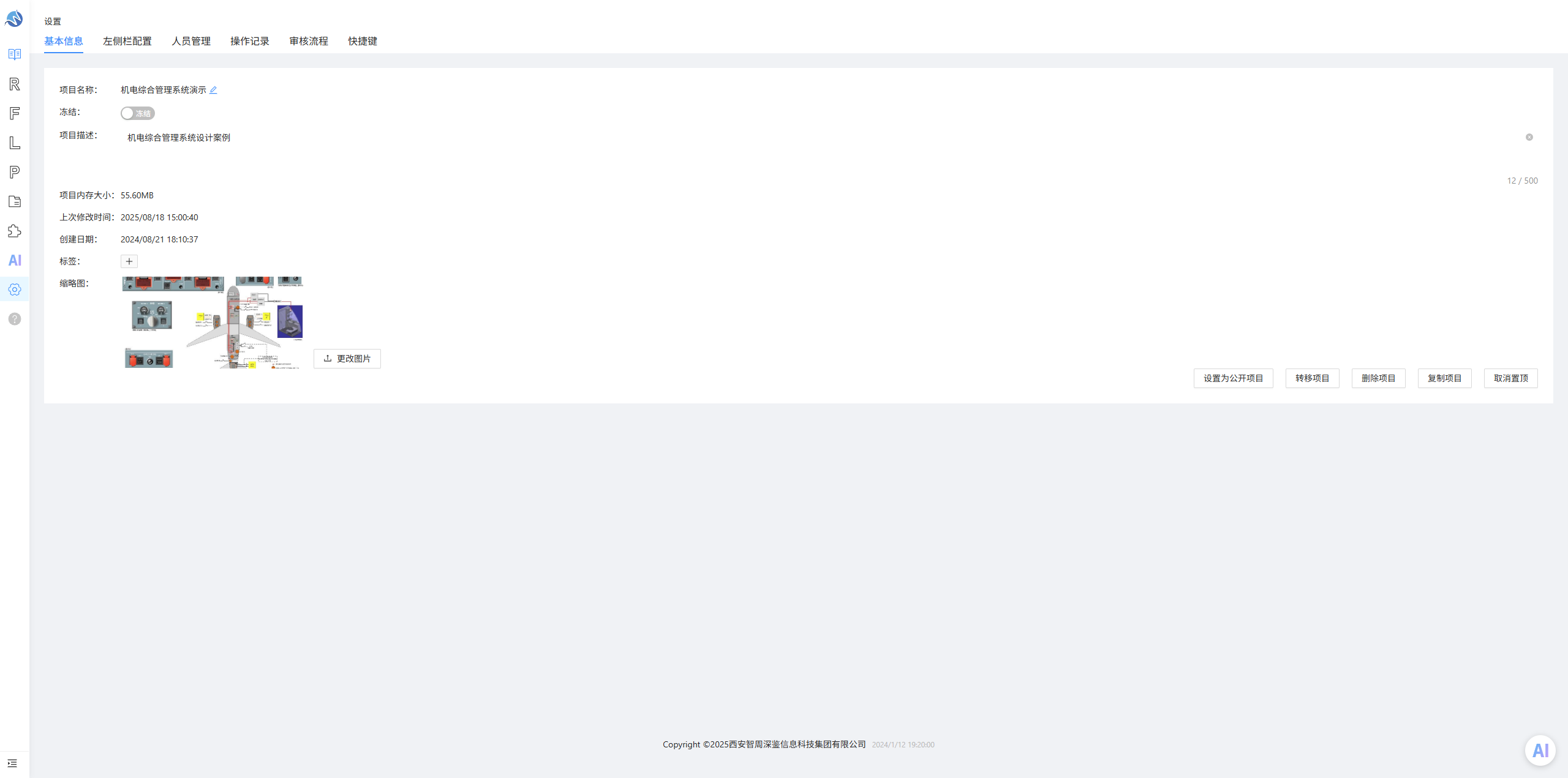

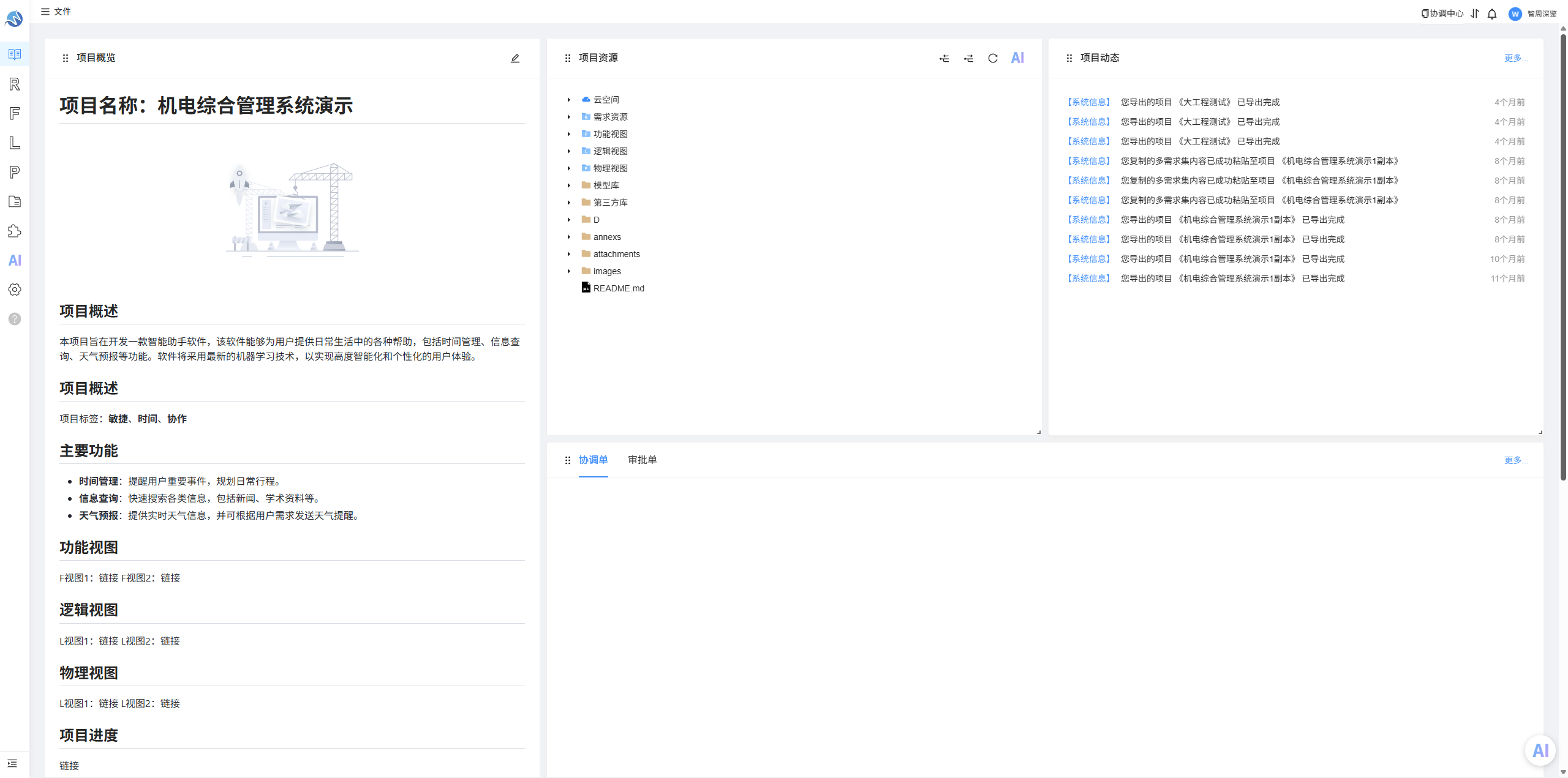

项目概况

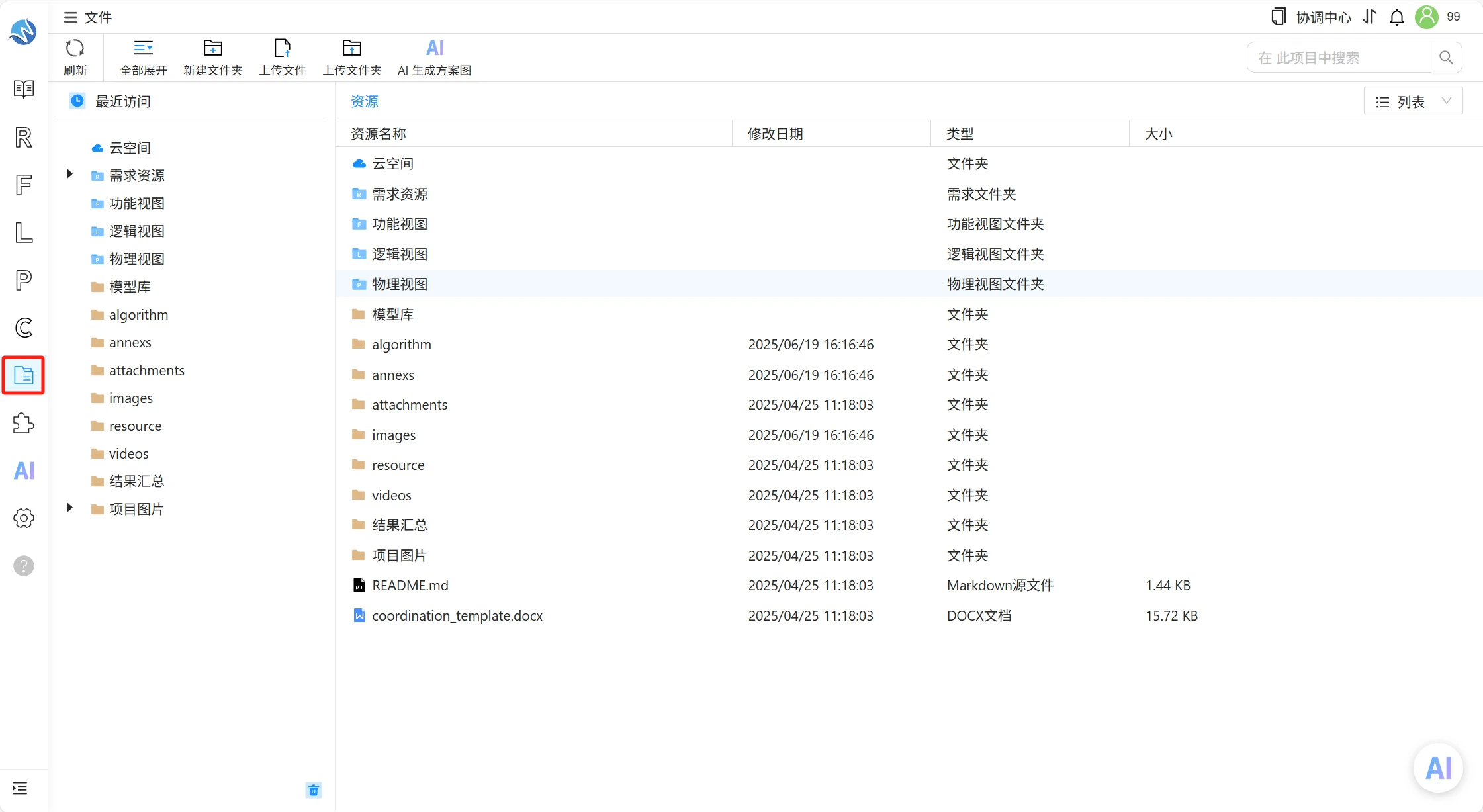

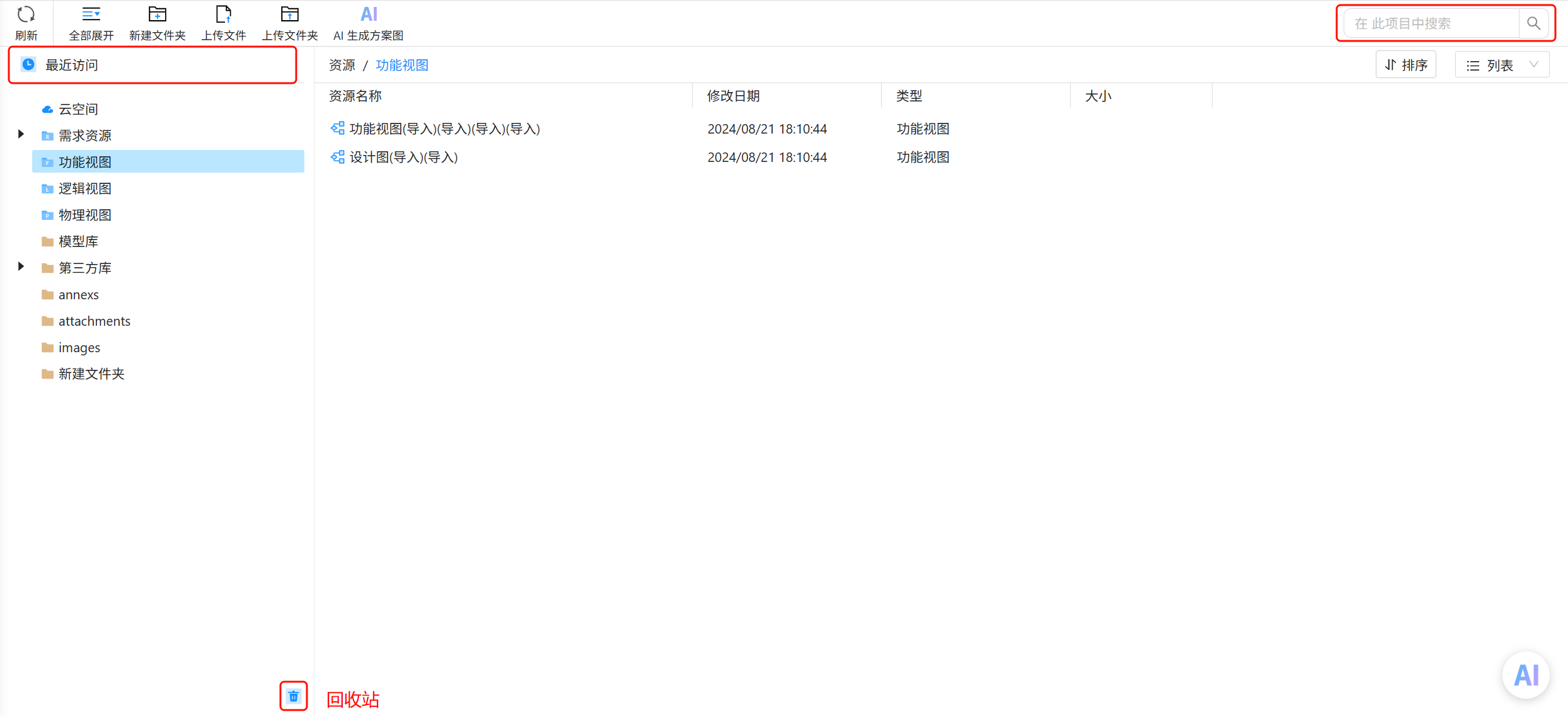

项目概况是用户在进入项目后的第一印象，它展示了项目的基本信息和整体架构。

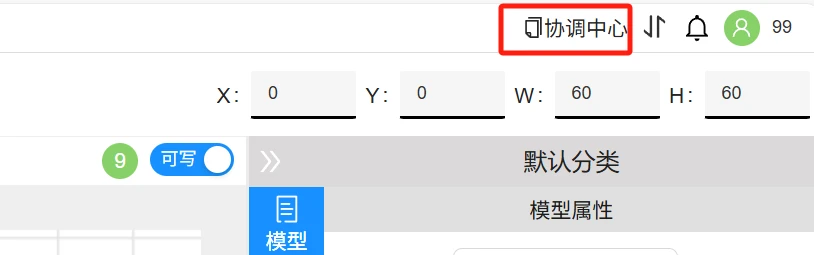

在WiseverDS平台的项目概况中，用户可以查看项目说明文本、项目资源、项目动态与项目协调单、审批单等，帮助用户快速了解项目的整体架构和功能布局。

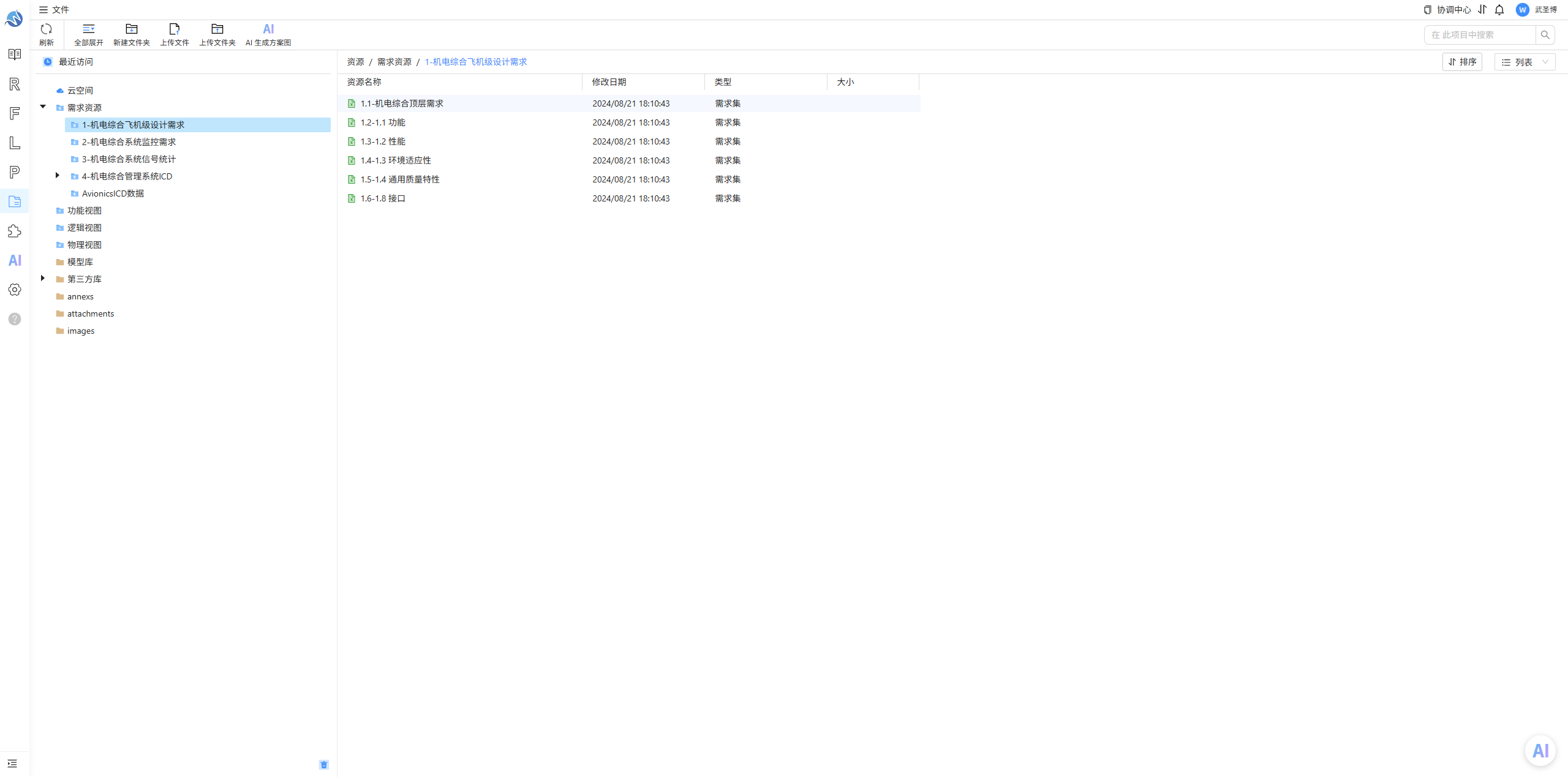

需求模块

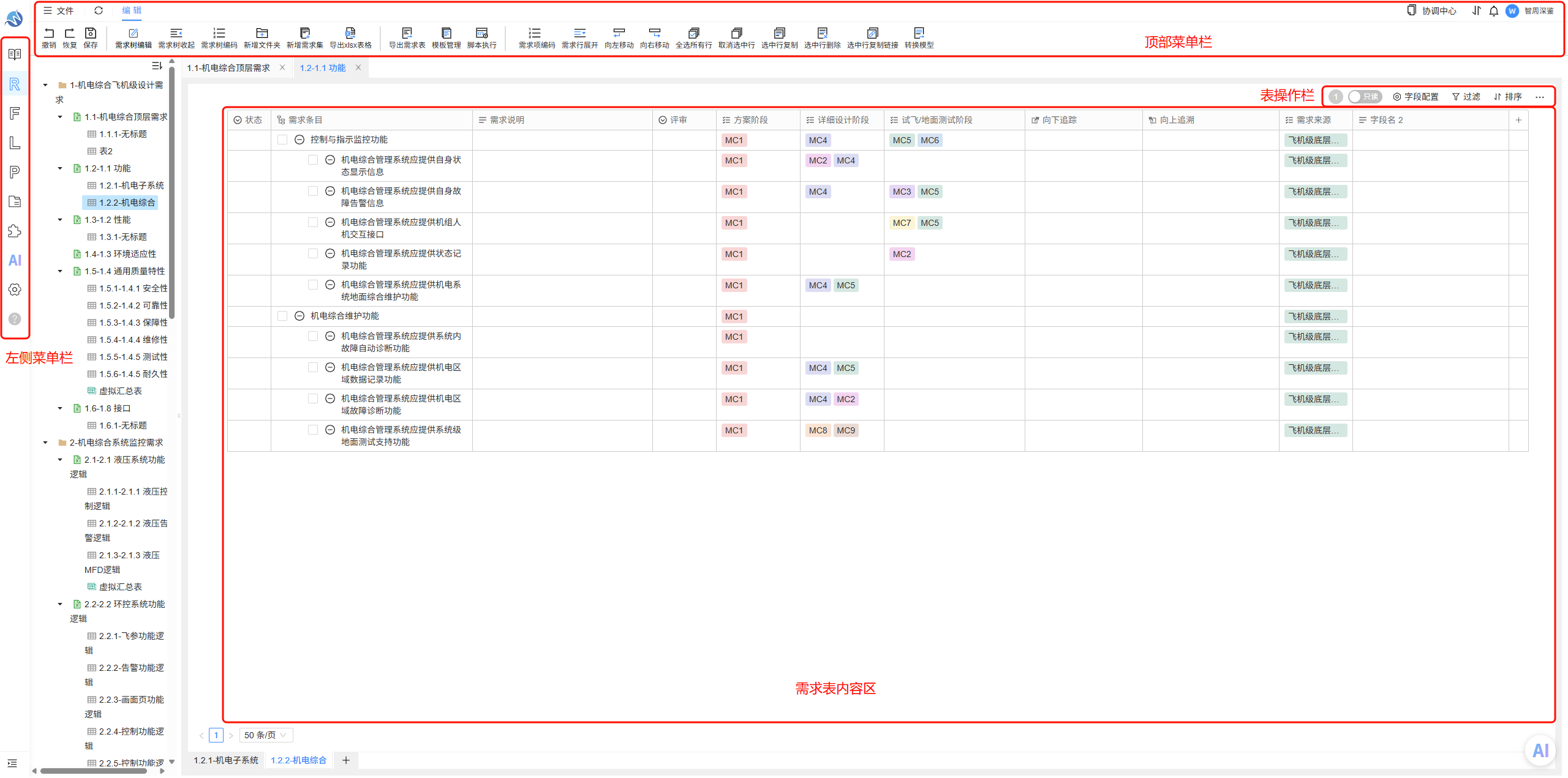

在需求模块的操作界面中，您将看到顶部工具栏、需求树、需求分页栏、表操作栏和需求表内容。熟悉这些功能区域将帮助您更有效地完成需求表编写。

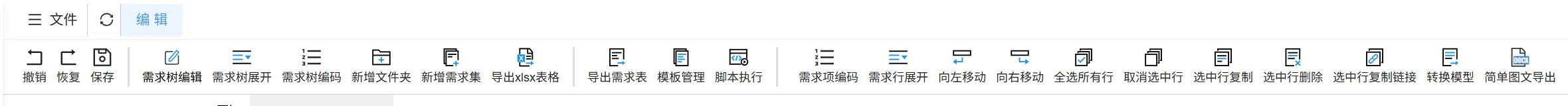

需求模块工具栏

需求模块顶部菜单栏提供了对需求模块的快速访问和操作。

文件：针对整个项目进行的操作，包括针对整个项目内的内容进行导入导出与项目资源发布操作；
保存：保存当前需求表操作；
刷新：刷新当前需求表；
撤销：撤销当前需求表上一步操作；
重做：取消撤销当前需求表上一步操作；

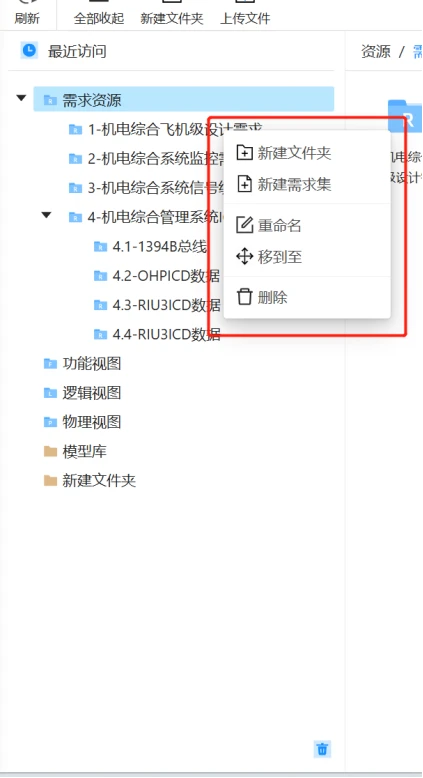

需求树编辑：打开需求树编辑模式，在此模式下可对需求树节点进行批量删除与复杂；
需求树收起/展开：可将需求树全部收起或展开操作；
需求树编码：在需求树内在其需求节点进行编码；

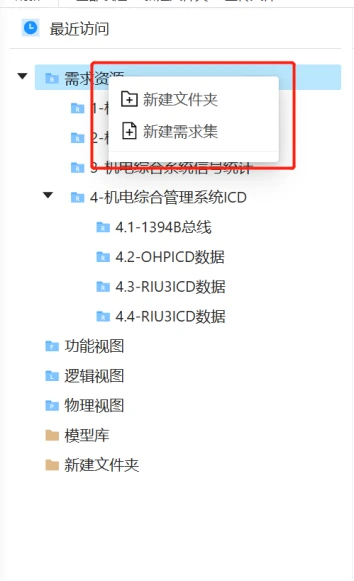

新建文件夹：可在需求树上新增需求文件夹；
新建需求集：可在需求树上新增需求集；
导出xlsx表格：可针对选中需求表进行xlsx表格导出；
导出需求表：所有针对需求表的导出功能都在此弹窗内；
模板管理：可进入需求模板管理页面；
脚本执行：针对特定表格进行定制的脚本执行按键；
需求项编码：在选中需求表内在其表内的需求项进行编码；
需求行展开：选中需求表内展开所有需求项；
向左移动（升级）：将当前需求表选中的行层级向上移动一层；
向右移动（降级）：将当前需求表选中的行层级向下移动一层；
全选所有行：可写状态下选中当前需求表的所有行；
取消选中行：可写状态下取消选中当前需求表的所有行；
选中行复制：将当前需求表选中的行复制至剪切板；
选中行删除：将当前需求表选中的行全部删除；
选中行复制链接：将当前需求表选中的行复制链接；
转换模型：将当前需求表选中的行转换为模型；
文档导出：将需求表内容作为word文档进行图文导出；

表操作栏和需求表内容

它是需求模块界面的核心，您可以在其中创建需求项

设计模块

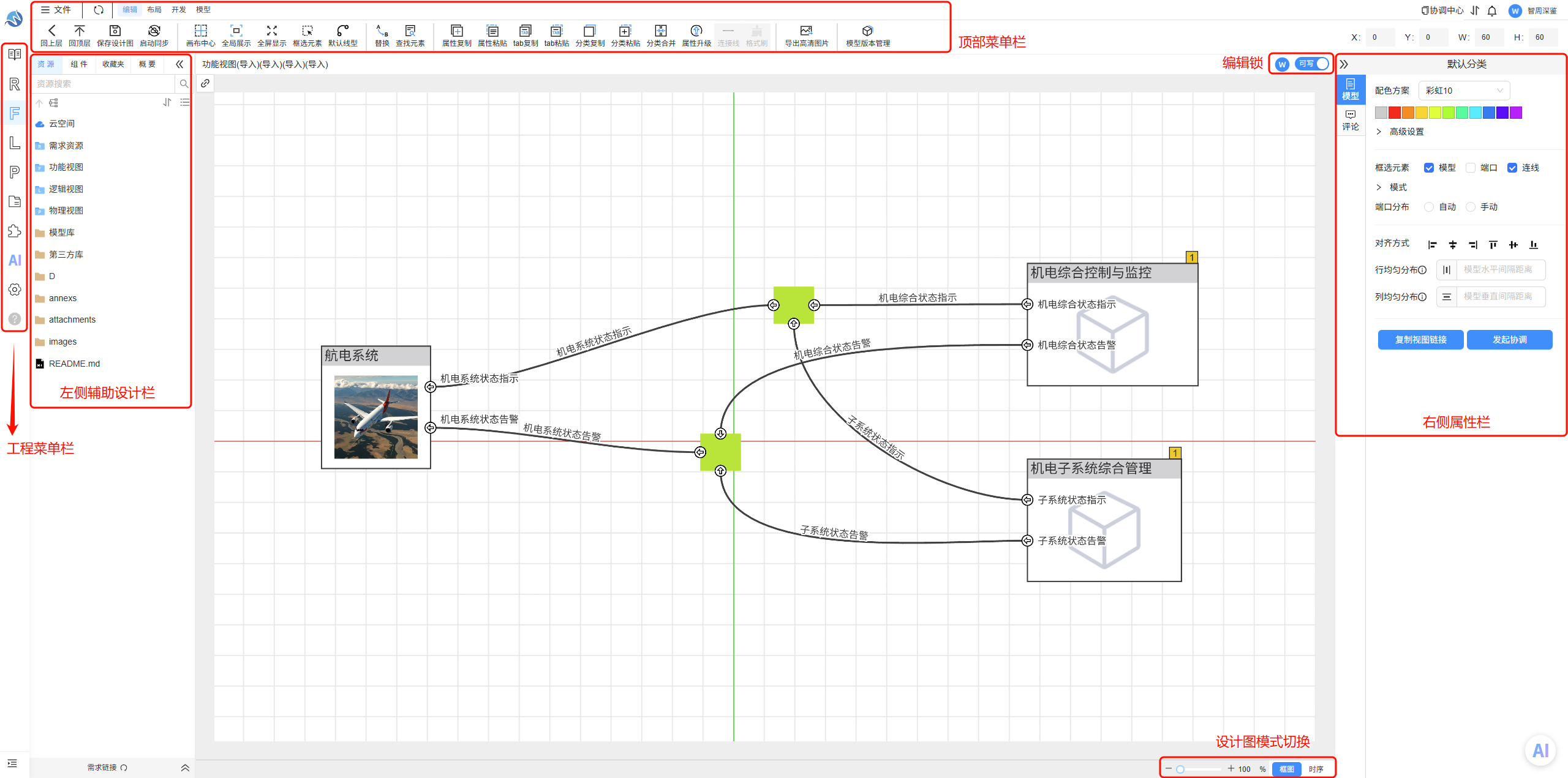

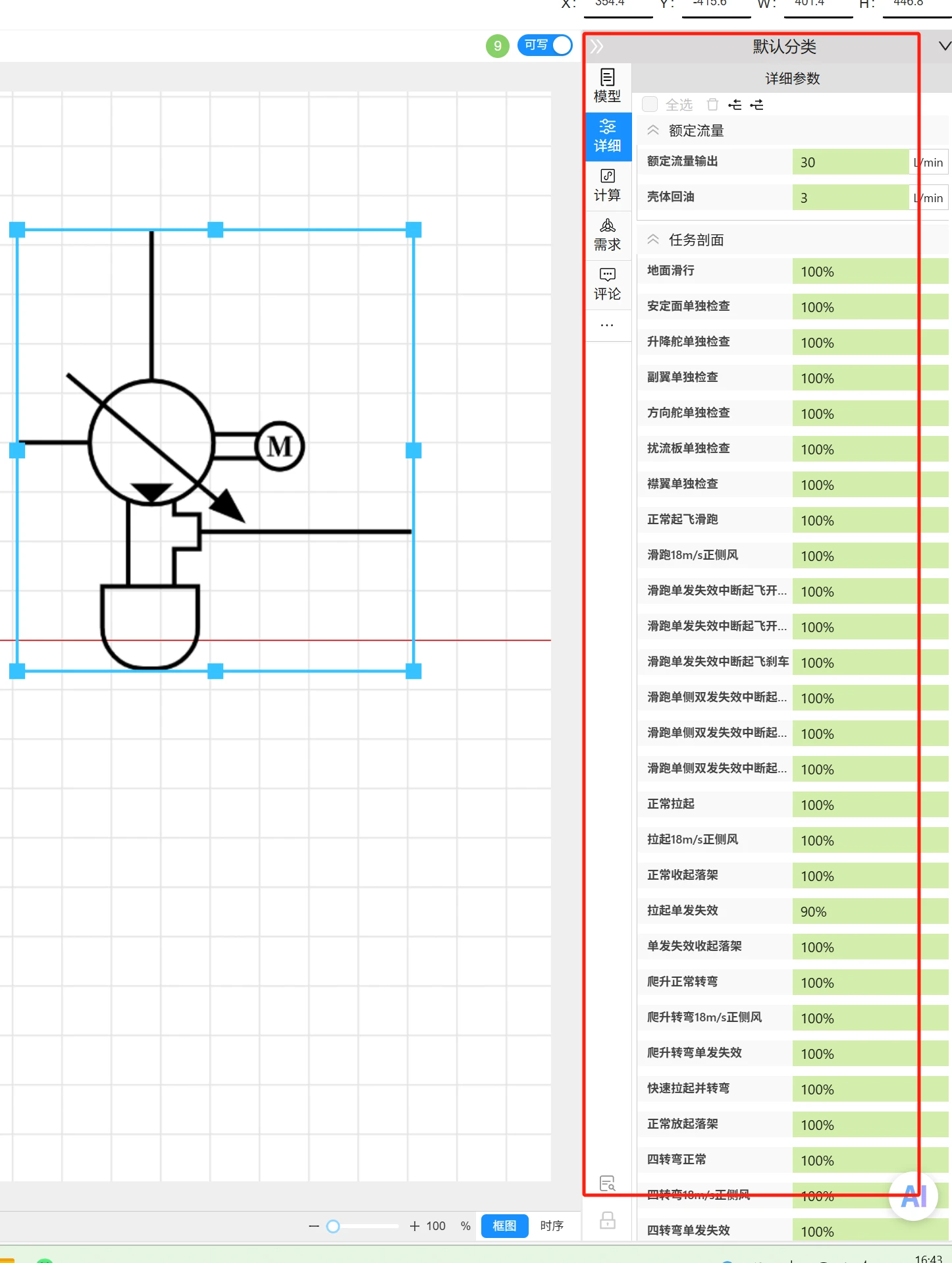

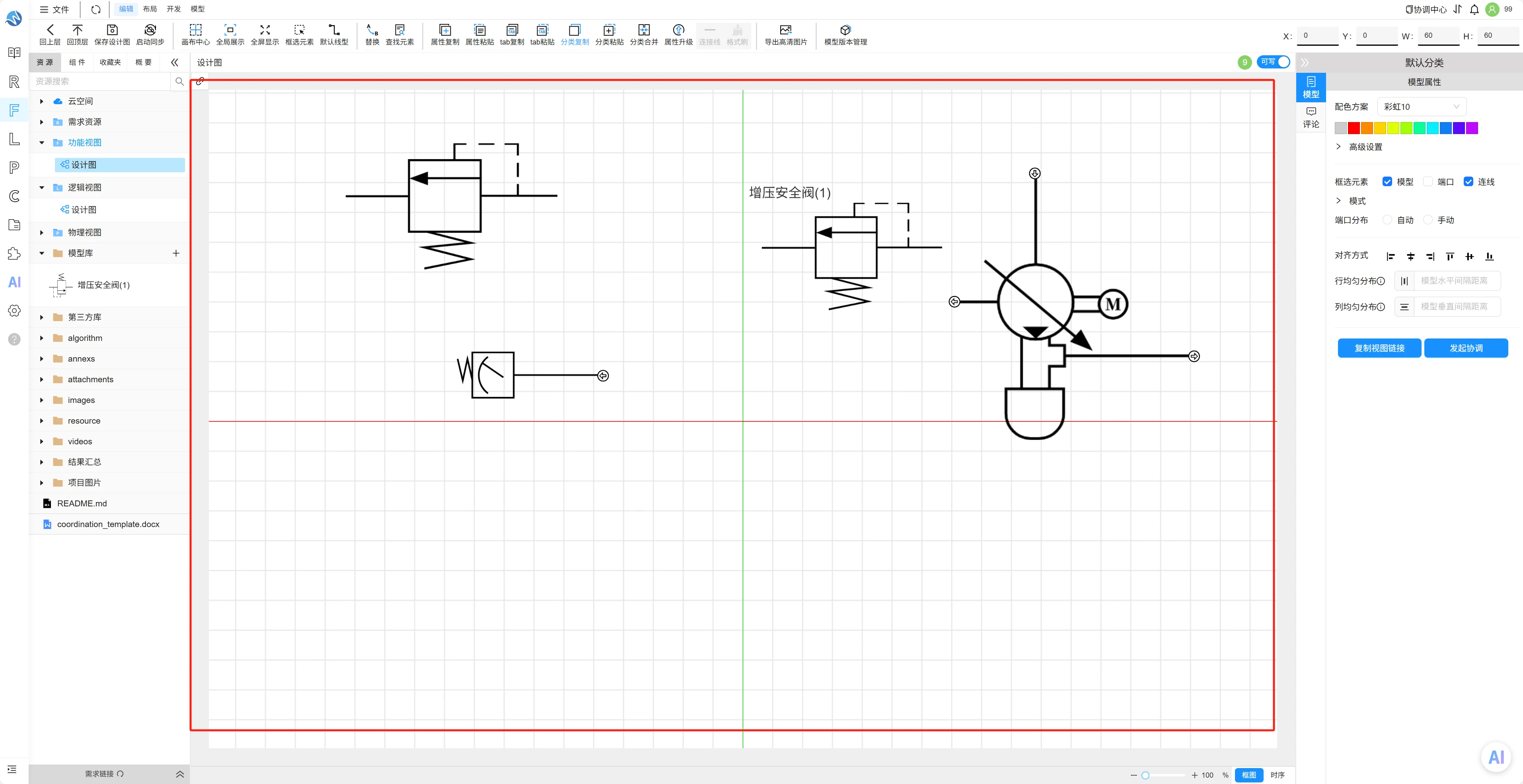

在设计模块的操作界面中，您将看到工具栏、辅助设计栏、视图选项栏、模型属性栏和画布。熟悉这些设计区域将帮助您更有效地完成设计图

设计模块工具栏

顶部工具栏包含您在设计模块建模中可能使用的各种工具和功能，其中根据使用维度与功能划分为以下部分：

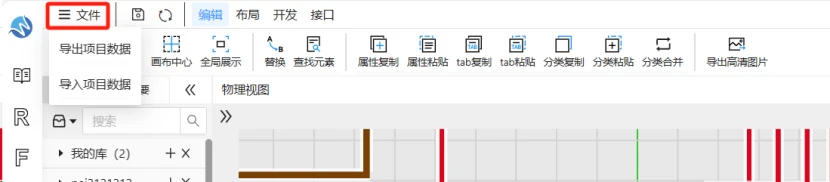

1. 文件

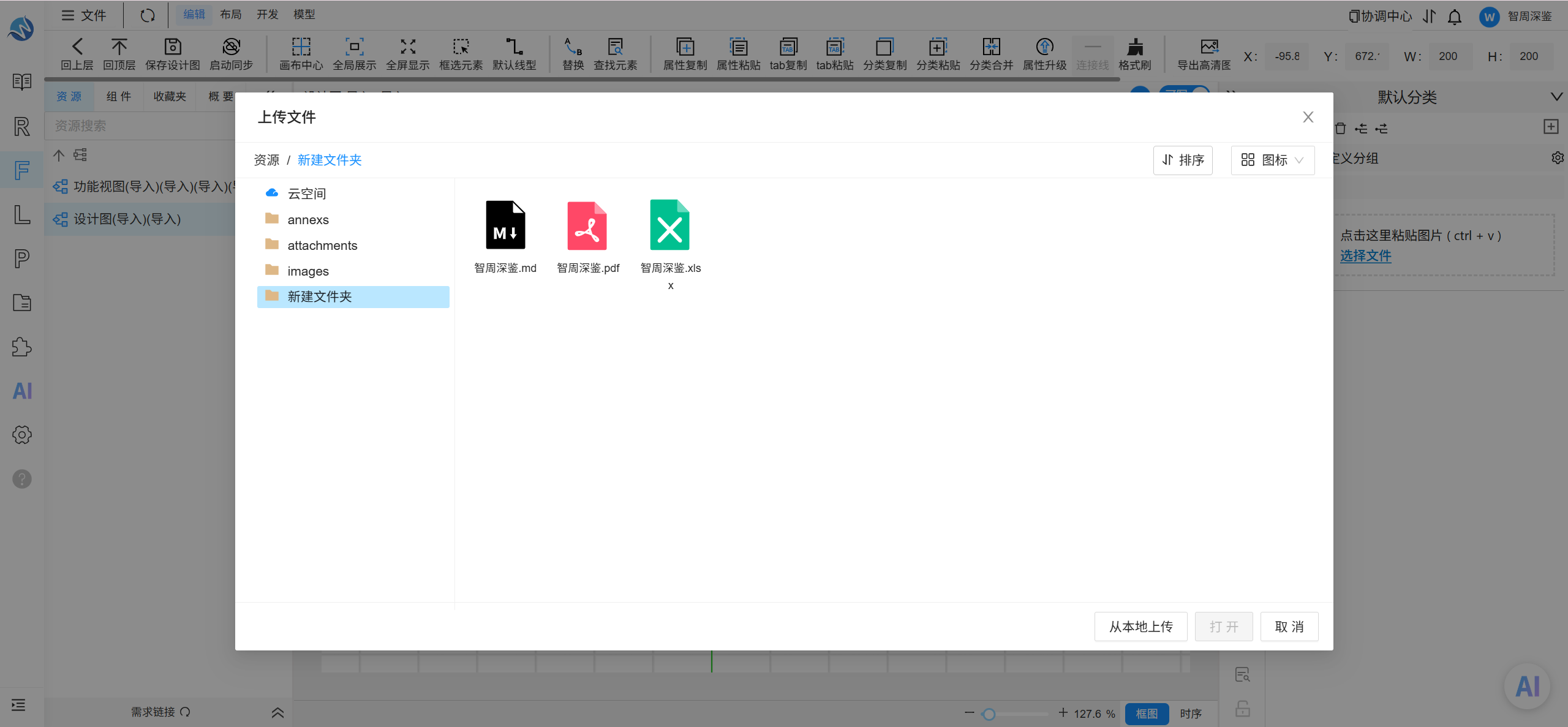

此部分主要是针对整个项目进行的操作，包括针对整个项目内的内容进行导入导出操作

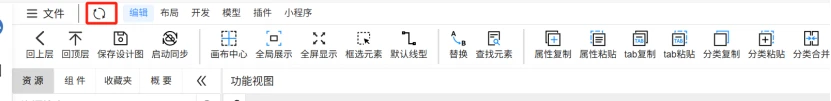

2. 刷新

此部分主要为了本视图内频繁操作的刷新，见下图

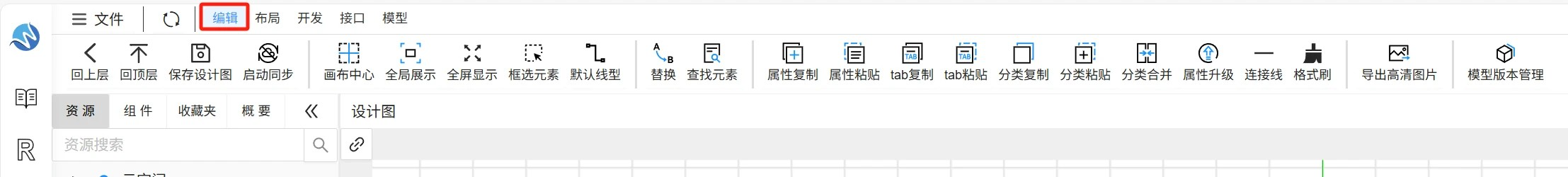

3.编辑工具栏

此部分主要为了设计图确定图层维度内的编辑操作而存在，在此功能分页下集合了编辑过程中的常用功能

回上层：跳转至设计图本层级的上一层；
回顶层：跳转至本设计图的最顶层；
启动同步：开启同步后，设计图与属性栏数据进行实时同步；
画布中心：本图层画布焦点回到画布中心居中放大；
全局展示：本图层所有模型线路内容充满整个画布；
全屏显示：进入全屏显示模式，可更加专注于当前的设计工作；
框选元素：设计图修改框选内容的元素，如模型、端口与连线等；
默认线型：可设置当前选中模型或线条的默认线型；
替换：选定模型范围后进行模型名称的替换；
查找元素：当前图层内元素的关键词查找功能；
属性复制：模型属性栏属性分组的复制功能；
属性粘贴：模型属性栏属性分组的粘贴功能；
Tab复制：模型属性栏属性tab的复制功能；
Tab粘贴：模型属性栏属性tab的粘贴功能；
分类复制：模型属性栏属性分类的复制功能；
分类粘贴：模型属性栏属性分类的粘贴功能；
分类合并：不同模型属性栏的多个不同属性分类的合并功能；
属性升级：对于需要频繁修改多个模型属性的情况可进行属性升级；
连接线：连接线可通过选择适当的连接类型和样式；
格式刷：复制一个元素的样式并应用到其他元素上；
导出高清图片：将本图层所有内容导出为高清图片；
模型版本管理：可在当前设计图中的模型进行版本管理；

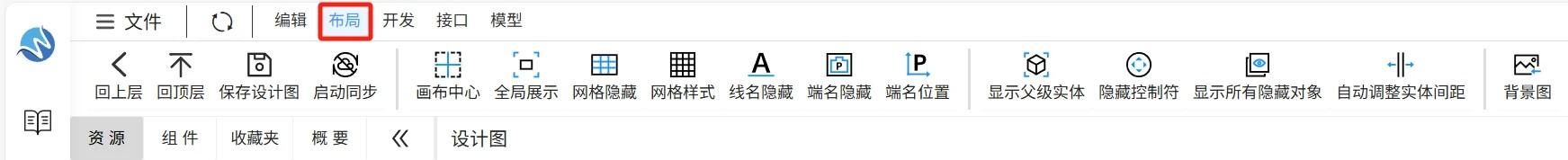

4.布局工具栏

此部分主要为了设计图确定图层维度内的布局调整操作而存在，在此功能分页下集合了调整布局过程中的常用功能

回上层：跳转至设计图本层级的上一层；
回顶层：跳转至本设计图的最顶层；
保存设计图：对当前设计图进行保存操作；
启动同步：开启同步后，设计画布上进行实时数据同步；
画布中心：本图层画布焦点回到画布中心居中放大；
全局展示：本图层所有模型线路内容充满整个画布；
网格隐藏/可见：本图层画布网格可见性调整；
网格样式：本图层画布网格样式可自定义设置；
线名隐藏/可见：本图层所有线路名称可见性调整；
端名隐藏/可见：本图层所有端口名称可见性调整；
端名位置：本图层所有端口名称内外位置调整；
显示父级实体：显示时序图模式下的外部模型实体；
隐藏控制符：时序图模式下隐藏本图层所有控制符；
显示所有隐藏对象：显示时序图模式下所有隐藏模型；
自动调整实体间距：时序图模式下调整所有实体模型的间距；
背景图管理：本图层画布背景图相关功能；

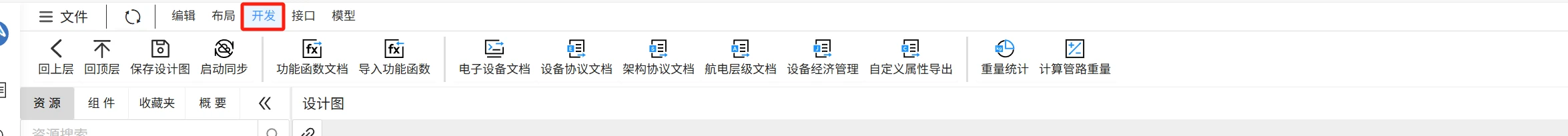

5.开发工具栏

此部分主要为了放置根据专业特点开发出的功能存在

回上层：跳转至设计图本层级的上一层；
回顶层：跳转至本设计图的最顶层；
保存设计图：对当前设计图进行保存操作；
启动同步：开启同步后，设计画布上进行实时数据同步；
功能函数文档：所选模型功能函数文档导出；
导入功能函数：功能函数文档导入成为模型；
电子设备文档：模型导出电子设备文档；
设备协议文档：模型导出设备协议文档；
架构协议文档：模型导出架构协议文档；
航电层级文档：模型导出航电层级文档；
自定义属性导出：本图层内所选模型指定内容输出功能；
重量统计：模型重量统计结果更新至需求表；
计算管路重量：管路重量计算结果更新至需求表；

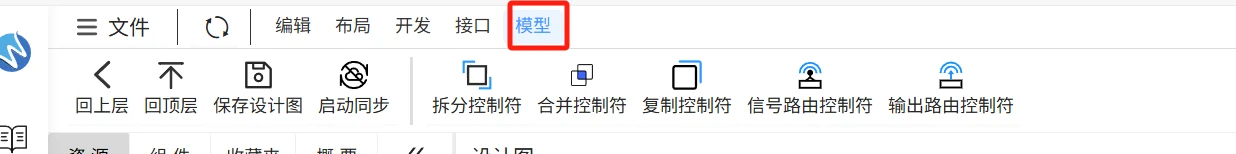

6.模型工具栏

此部分被精心设计为专门用于展示和选择各种常用模型的工具栏，旨在为用户提供便捷高效的模型选择和操作体验。通过这一模型栏，用户可以轻松访问并应用在日常设计工作中频繁使用的各类模型，从而极大地提升设计流程的顺畅性和工作效率。

回上层：跳转至设计图本层级的上一层;
回顶层：跳转至本设计图的最顶层;
保存设计图：对当前设计图进行保存操作;
启动同步：开启同步后，设计画布上进行实时数据同步;
拆分控制符：拆分模型可以将输入信息拆分成多个部分，然后将这些部分发送到不同的输出端口;
合并控制符：合并模型可以将多个输入信息合并成一个输出，当需要将来自多个来源的信息组合成一个单一的信息流的情况可以使用;
复制控制符：复制模型可以将输入信息复制到多个输出端口，当需要将信息发送给多个目标模型的情况时可以使用;
信号路由控制符：可提取本层所有模型上的端口输入信号;
输出路由控制符：可提取本层所有模型上的端口输出信号;

7.接口工具栏

此部分主要为了放置ICD相关的功能存在，仅在逻辑视图与物理视图内存在。

逻辑视图的接口工具栏如下:

回上层：跳转至设计图本层级的上一层;
回顶层：跳转至本设计图的最顶层;
保存设计图：对当前设计图进行保存操作;
启动同步：开启同步后，设计画布上进行实时数据同步;
ICD模式开启/关闭：开启逻辑视图ICD模式的功能按键;
信号配置：当前设计图所有ICD信号信息配置;
关联映射：逻辑视图的模型与物理视图的设备进行关联，相应的信号与物理设备的端口进行映射的功能;

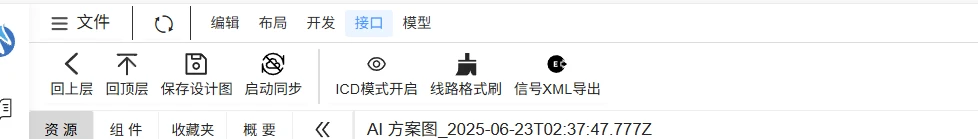

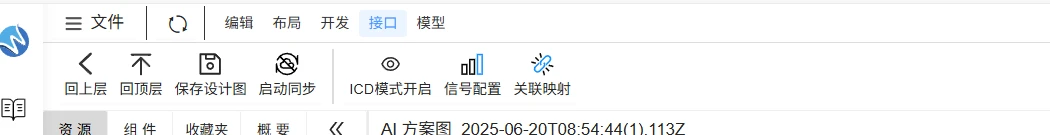

物理视图的接口工具栏如下：

回上层：跳转至设计图本层级的上一层;
回顶层：跳转至本设计图的最顶层;
保存设计图：对当前设计图进行保存操作;
启动同步：开启同步后，设计画布上进行实时数据同步;
ICD模式开启/关闭：开启物理视图ICD模式的功能按键;
线路格式刷：复制一个线路模型的样式与线路类型并应用到其他连线上;
信号XML导出：当前设计图上所有物理设备信号导出为xml格式;

辅助设计栏

辅助设计栏分为组件、概要与需求链接三部分。其中组件是可以在设计中重复使用的模型，使用组件能大大降低您的设计成本，提高工作效率。概要部分展示设计图的页面概要使用户实时了解设计图情况，点击可以进行设计图的跳转（需要注意的是下级没有设计图的情况下，跳转至顶层）。需求部分是为了将需求与设计模块进行关联的功能，允许将需求部分收起
